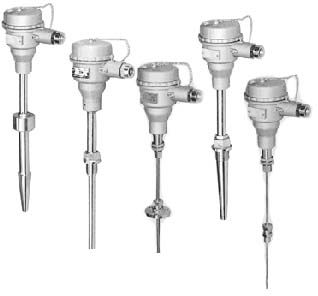

WZPN2431/隔爆熱電偶WZPN2-431
以下為上海雙旭電子有限公司W(wǎng)ZPN2431/WZPN2-431隔爆熱電偶的產品介紹（依據公開技術信息整理）：
一、產品定位與核心功能
WZPN2-431隔爆熱電偶專為存在易燃易爆氣體的工業環境設計，通過特殊防爆結構實現溫度信號的可靠采集與傳輸。其核心功能是將現場溫度參數轉化為電信號，聯動控制系統實現精準監測與調節，適用于石油、化工、制藥等領域的高安全性場景56。
二、關鍵技術特點
-
雙支獨立測溫系統
采用雙支鉑電阻感溫元件（Pt100），支持同步測量兩路獨立溫度信號，提升數據冗余性與系統可靠性。元件基于金屬導體電阻隨溫度變化的原理工作，在-200℃～800℃范圍內保持高精度與穩定性124。
-
本質安全防爆結構
- 高強度防爆外殼：接線盒采用特殊鋁合金材質，內部預留緩沖空間，結合橡膠密封圈熱穩定性設計，確保內部氣體爆炸時壓力與熱量不外泄56。
- 適用爆炸性環境：滿足dIIBT4至dIICT6防爆等級要求，可在含易燃?xì)怏w（如氫氣、甲烷）及化學蒸汽的場所安全運行65。
-
耐候性與適應性
- 保護管材質：標配1Cr18Ni9Ti不銹鋼保護管，耐高溫達900℃，抗化學腐蝕及高溫還原性介質26。
- 安裝靈活性：提供固定法蘭裝配式結構，支持多種工業管道與設備安裝需求1。
三、典型應用場景
- 流程工業安全監控：用于化工廠反應釜、精餾塔及輸氣管道溫度監測，防范因溫度異常引發的燃爆風險56。
- 能源設施：配套電站鍋爐、加熱爐等高溫設備，實時反饋溫度梯度變化26。
- 多測點需求場景：雙支設計適用于需對比設備不同部位溫度或冗余備份的關鍵流程12。
四、使用保障
產品通過嚴謹?shù)墓に嚳刂疲_保電氣絕緣性能（常態絕緣電阻≥100MΩ）與長期穩定性，同時規避由測量電流引起的自熱誤差（升溫≤0.3℃）46。
注：以上介紹基于企業公開產品技術描述12456，實際性能以工況驗證為準。
隔爆熱電偶
SBWZ-4484，SBWZ-44SI，SBWZ-2484，SBWZ-44SI，SBWR-4284，SBWR-440I，SBWR-2284，SBWR-440I，SBWR-4184，SBWR-440I，SBWR-2184/440I，SBWR-4281/240KI，
WRER-01，WRNK-841n*D，WZPN-631，WZPN-231，WZPN2-431，WRN-230，WZP-120B，WRN2-240A，WZPM-201B，WZCM-201，WRN-240A，WZC-220B，WZPK2-106SA，WREK-841n*D，WRNK-842n*D，WRNK-131，WRNK-231D
隔爆熱電偶是一種溫度傳感器，隔爆熱電偶在化學工業自控系統中應用極廣，隔爆熱電偶通過溫度傳感器， 可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。
在化工廠，生產現場常伴有各種易燃、易爆等 化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，本公司生產的隔爆型熱電偶產品,適用于 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
工作原理:
如果由兩種不同成份的均質導體(熱電極)組成閉合回路,當兩端存在溫度梯度時,回路中就有電流通過,那么兩端之間就存在熱電勢( 如下圖所示)
隔爆原理:
利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度不傳到腔外
特 點 :
按符合國際IEC標準的最新防爆規程GB3836設計;
采用兩腔式隔爆結構,更換測溫元件簡便,使用安全可靠
隔爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。
注意事項：
維修維護時請斷電操作
