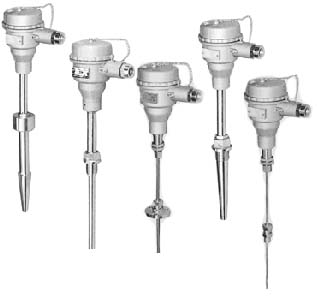

WZPN631/隔爆熱電偶WZPN-631
以下是上海雙旭電子有限公司生產的 WZPN-631隔爆熱電偶的產品介紹，基于公開信息綜合整理：
一、產品定位與適用場景
WZPN-631隔爆熱電偶專為存在易燃、易爆氣體或蒸汽的工業環境設計（如化工廠、石油煉化等）15。其核心功能是將溫度參數轉化為電信號，傳輸至顯示儀表或控制系統，實現對溫度的實時監測與調節，確保生產安全穩定運行。
二、核心特點
-
防爆安全設計
- 采用間隙隔爆技術，通過高強度鋁合金接線盒密封內部元件，有效隔絕電火花與高溫15。
- 當腔內發生爆炸時，特殊結構能快速冷卻火焰，防止能量外泄，符合嚴苛防爆環境要求。
-
耐腐蝕與耐磨性
- 保護套管選用耐腐蝕材質（如1Cr18Ni9Ti不銹鋼），適應酸堿、高溫蒸汽等復雜介質46。
- 結構設計兼顧耐磨性，延長在顆粒物環境中的使用壽命。
-
精準測溫性能
- 基于熱電效應原理，通過兩種不同導體在溫度梯度下產生的熱電勢實現高精度測溫1。
- 測溫范圍覆蓋工業常見需求（典型覆蓋-200℃~500℃區間）36。
-
結構可靠性
- 套管式設計增強機械強度，適用于管道、反應器等需插入式安裝的場景6。
- 接線盒具備防水、防塵功能，保障信號傳輸穩定性5。
三、技術優勢
- 雙密封結構：內部感溫元件與接線盒雙重隔離，避免介質滲入影響精度15。
- 快速響應：優化熱電極設計，減少溫度滯后，提升控制效率。
- 兼容性廣：支持與主流顯示儀表、PLC系統直接連接，便于集成到現有自控網絡15。
四、典型應用領域
- 化工生產：反應釜、蒸餾塔溫度監控；
- 能源行業：油氣儲罐、輸油管道安全監測；
- 制藥工程：發酵罐、滅菌設備溫控。
總結
WZPN-631隔爆熱電偶以安全防爆為核心，結合耐腐蝕材質與精準測溫技術，為高危工業場景提供可靠的溫度傳感解決方案。其結構設計與性能優化兼顧長期穩定性與維護便捷性，是流程工業溫度管理的實用工具。
（注：具體技術參數及材質選型需參考廠商最新資料。）
隔爆熱電偶
SBWZ-4484，SBWZ-44SI，SBWZ-2484，SBWZ-44SI，SBWR-4284，SBWR-440I，SBWR-2284，SBWR-440I，SBWR-4184，SBWR-440I，SBWR-2184/440I，SBWR-4281/240KI，
WRER-01，WRNK-841n*D，WZPN-631，WZPN-231，WZPN2-431，WRN-230，WZP-120B，WRN2-240A，WZPM-201B，WZCM-201，WRN-240A，WZC-220B，WZPK2-106SA，WREK-841n*D，WRNK-842n*D，WRNK-131，WRNK-231D
隔爆熱電偶是一種溫度傳感器，隔爆熱電偶在化學工業自控系統中應用極廣，隔爆熱電偶通過溫度傳感器， 可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。
在化工廠，生產現場常伴有各種易燃、易爆等 化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，本公司生產的隔爆型熱電偶產品,適用于 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
工作原理:
如果由兩種不同成份的均質導體(熱電極)組成閉合回路,當兩端存在溫度梯度時,回路中就有電流通過,那么兩端之間就存在熱電勢( 如下圖所示)
隔爆原理:
利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度不傳到腔外
特 點 :
按符合國際IEC標準的最新防爆規程GB3836設計;
采用兩腔式隔爆結構,更換測溫元件簡便,使用安全可靠
隔爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。
注意事項：
維修維護時請斷電操作
