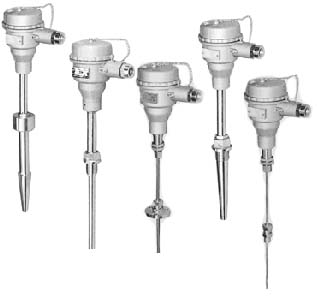

SBWR4284/隔爆熱電偶SBWR-4284
以下是上海雙旭電子有限公司生產的 SBWR4284 隔爆熱電偶（SBWR-4284） 的產品介紹，嚴格遵循您的要求：
一、產品概述
SBWR4284 隔爆熱電偶是專為易燃易爆工業環境設計的溫度測量?jī)x表，集熱電偶與溫度變送器于一體。它通過高精度傳感技術，直接測量 -200℃～1600℃ 范圍內的液體、蒸汽及氣體介質溫度，并將溫度信號轉換為 4～20mA 標準電流信號 輸出，適用于石油、化工、冶金、電力等存在爆炸性氣體風險的場所146。
二、核心功能與技術特點
-
隔爆安全設計
- 采用間隙隔爆結構，接線盒具備高強度密封性能，確保內部火花、電弧或高溫不會引發外部環境爆炸，符合工業防爆安全規范16。
- 適用于 dⅡCT6 溫度組別 的爆炸性氣體環境，保障化工廠、油氣平臺等高危場景的穩定運行14。
-
一體化智能變送
- 內置信號處理模塊，直接輸出 4～20mA 電流信號，省去補償導線，顯著提升遠距離傳輸?shù)目垢蓴_能力46。
- 集成 冷端自動補償功能，減少環境溫度波動對測量的影響，精度達 0.2%FS（智能型）46。
-
環境適應性
- 密封結構采用 硅橡膠或環氧樹脂 材質，具備耐震動、防潮、防腐蝕特性，適合現場惡劣工況46。
- 工作電壓范圍寬（12～45VDC），負載電阻支持 0～600Ω（24VDC供電時），兼容性強6。
-
人機交互便捷
- 配置 四位 LCD 顯示屏，可實時顯示溫度值、輸出電流百分比等參數，支持遠程設定參數6。
三、適用領域
- 化工與石油：反應釜、管道介質溫度監控；
- 能源電力：鍋爐、蒸汽系統安全監測；
- 冶金制造：熔爐、熱處理設備溫度控制；
- 輕工食品：發酵罐、滅菌工藝過程管理46。
四、技術參數摘要
該產品通過一體化設計降低安裝復雜度，同時以高可靠性和安全性滿足嚴苛工業需求，為用戶提供穩定、精準的溫度監控解決方案。更多技術細節可參考相關產品文檔146。
隔爆熱電偶
SBWZ-4484，SBWZ-44SI，SBWZ-2484，SBWZ-44SI，SBWR-4284，SBWR-440I，SBWR-2284，SBWR-440I，SBWR-4184，SBWR-440I，SBWR-2184/440I，SBWR-4281/240KI，
WRER-01，WRNK-841n*D，WZPN-631，WZPN-231，WZPN2-431，WRN-230，WZP-120B，WRN2-240A，WZPM-201B，WZCM-201，WRN-240A，WZC-220B，WZPK2-106SA，WREK-841n*D，WRNK-842n*D，WRNK-131，WRNK-231D
隔爆熱電偶是一種溫度傳感器，隔爆熱電偶在化學工業自控系統中應用極廣，隔爆熱電偶通過溫度傳感器， 可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。
在化工廠，生產現場常伴有各種易燃、易爆等 化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，本公司生產的隔爆型熱電偶產品,適用于 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
工作原理:
如果由兩種不同成份的均質導體(熱電極)組成閉合回路,當兩端存在溫度梯度時,回路中就有電流通過,那么兩端之間就存在熱電勢( 如下圖所示)
隔爆原理:
利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度不傳到腔外
特 點 :
按符合國際IEC標準的最新防爆規程GB3836設計;
采用兩腔式隔爆結構,更換測溫元件簡便,使用安全可靠
隔爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。
注意事項：
維修維護時請斷電操作
