WRN2520/高溫耐磨熱電偶WRN2-520
上海雙旭WRN2520/高溫耐磨熱電偶WRN2-520產品介紹
上海雙旭電子有限公司推出的WRN2520（型號WRN2-520）高溫耐磨熱電偶，是一款專為工業高溫環境設計的溫度測量設備。該產品基于熱電效應原理（塞貝克效應），通過兩種不同導體材料在溫度差下產生的熱電動勢實現精準測溫，適用于苛刻工況下的長期穩定運行3。
核心特點
-
耐高溫與耐磨性能：
- 采用高純度合金材料（如鎳鉻-鎳硅）作為感溫元件，測溫范圍覆蓋0℃至1300℃，在高溫環境下保持穩定輸出。產品表面經特殊耐磨處理，有效抵御粉塵、顆粒物或腐蝕性介質的侵蝕，延長使用壽命15。
- 熱響應時間快（通常為秒級），能迅速捕捉溫度變化，滿足動態監測需求，減少測量滯后1。
-
高精度與可靠性：
- 測量精度控制在±2.5℃或±0.75%t（以實際溫度值為基準），確保數據準確性。壓簧式感溫元件設計增強抗震性能，在機械振動或沖擊環境中不易損壞53。
- 支持多種引線方式（如二線制、三線制或四線制），便于靈活接入工業控制系統，消除引線電阻干擾，提升信號傳輸穩定性2。
-
緊湊結構與易用性：
- 結構設計輕巧緊湊，保護管材質可選高鋁質或雙層套管，最小置入深度建議為保護管外徑的8-10倍，確保安裝便捷且適應復雜空間。產品機械強度高，能承受較高靜態壓力15。
- 適用于氧化性、還原性或惰性氣氛環境，無需額外防護即可直接部署于高溫設備內部3。
應用領域
該熱電偶廣泛應用于工業自動化場景，包括：
- 高溫工業設備：如煉鋼爐、熱處理爐及燒結爐的溫度監控。
- 能源與化工：石油化工反應釜、管道或加熱爐的實時測溫。
- 材料制造：玻璃熔爐、有色金屬（鋁、銅等）熔煉過程的溫度控制35。
使用與維護建議
安裝時需確保感溫端與被測物體充分接觸，避免彎曲或外力損傷。定期檢查接線端子狀態，清理表面污垢，可維持長期精度與性能35。
上海雙旭WRN2-520熱電偶以穩定、耐用的特性，為高溫工業領域提供可靠溫度監測解決方案，助力生產效率與安全性提升。如需完整技術參數，可參考相關產品手冊或制造商資料。

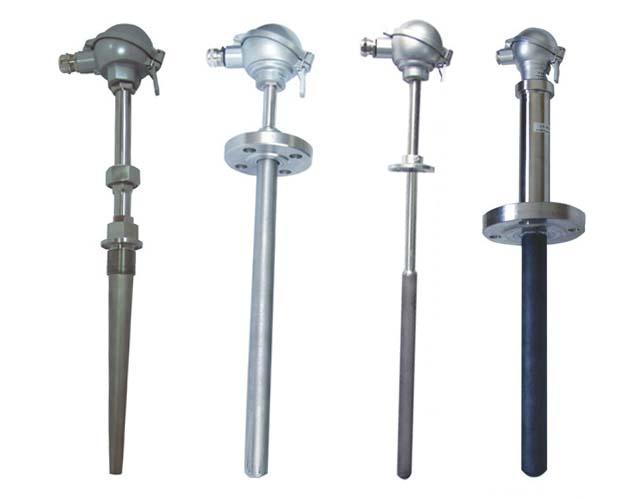

高溫耐磨熱電偶
WZP -431C，WZP2-420C，WZP2-421C，WZP2-430C，WZP2-431C,WZC-420C，WZC-430C，WZP -420D，WZP -421D，WZP -430D，WZP -431D，WZP2-420D，WZP2-421D，WZP2-430D，WZP2-431D，WZC-420D，WZC-430D，WRE-892M，WRE-891M，WRE-890M，WREK-101，WREK-121，WREK-131，WREK-181，WREK-187，WREK-191，WREK-102，WREK-122，WREK-132，
高溫耐磨熱電偶 是電廠循環流化訂鍋爐,沸騰鍋爐,粉磨煤機造氣爐和水泥廠系列窯頭,窯尾,爐頭罩及化工,冶煉等高溫耐磨環境較為理想的高技術類專用產品,G系列博采眾長,采用獨特的工藝配方,在失態平衡中制作出耐磨合金該產品與普通不銹鋼金屬,金屬陶瓷保護管,與市場上同類耐磨合金保護管相比,其使用壽命提高1-5倍.由于環境溫度差,溫控點過高,振動較大,鼓風機風速過高,磨損嚴重,造成溫度測量非常困難,使用壽命很短暫,一般的耐磨合金只有10-90天就磨透損壞,燒彎,折斷,造成熱電偶損壞,給用戶帶來很大的損失和不必要的麻煩,本公司生產的G系列彌補了這個缺點.
G系列抗沖刷,耐磨熱電偶經過數百?gòu)S家,每年近萬次的使用,反應很好,在很多場合具有領先同行的實力,完全可以同進口產品相媲美.該產品具有抗振,耐磨,耐腐蝕,靈敏度高,穩定性好,準確性高,使用壽命長等優點,是目前電廠,水泥廠,化工冶煉廠等高溫耐磨領域首選溫度測量保護管.
高溫耐磨熱電偶WRN-420,WRN-420A,WRN2-420,WRE-420,WRE-420A,WRE2-420,WRN-430,WRN2-430,WRE-430, WRE2-430, WRN-420,WRN-420A.WRN2-420,WRE-420,WRE-420A,WRE2-420,WRN-430,WRN2-430,WRE-430,WRE2-430,WRN-520,WRN2-520,WRE-520,,WRE2-520,WRN-530,WRN2-530,WRE-530, WRE2-530, WRN-621,WRN-621A,WRN2-621,WRE-621,WRE-621A,WRE2-621,WRN-631,WRN2-631,WRE-631, WRE2-631. WRN-620，WRN-621,WRN-620A, WRN-621A,WRN2-620, WRN2-621,WRE-621,WRE-621A,WRE2-621,WRN-631,WRN2-631,WRE-631,WRE2-631,WRN-624,WRN-625,WRE-624,WRE-625,WRN-001,WRE-001,WRN-001,WRE-001,WRN-010,WRE-010,WRR-010,WRR2-010,WRP-010, WRP2-010, WRP-100，WSSX-412，WSSX-402
高溫耐磨熱電偶是電廠循環流化訂鍋爐,沸騰鍋爐,粉磨煤機造氣爐和水泥廠系列窯頭,窯尾,爐頭罩及化工,冶煉等高溫耐磨環境較為理想的高技術類專用產品,G系列博采眾長,采用獨特的工藝配方,在失態平衡中制作出耐磨合金該產品與普通不銹鋼金屬,金屬陶瓷保護管,與市場上同類耐磨合金保護管相比,其使用壽命提高1-5倍.由于環境溫度差,溫控點過高,振動較大,鼓風機風速過高,磨損嚴重,造成溫度測量非常困難,使用壽命很短暫,一般的耐磨合金只有10-90天就磨透損壞,燒彎,折斷,造成熱電偶損壞,給用戶帶來很大的損失和不必要的麻煩,本公司生產的G系列彌補了這個缺點.
G系列抗沖刷,耐磨熱電偶經過數百?gòu)S家,每年近萬次的使用,反應很好,在很多場合具有領先同行的實力,完全可以同進口產品相媲美.該產品具有抗振,耐磨,耐腐蝕,靈敏度高,穩定性好,準確性高,使用壽命長等優點,是目前電廠,水泥廠,化工冶煉廠等高溫耐磨領域首選溫度測量保護管.
主要技術參數
電氣出口：M20×1.5，NPT1/2
耐磨頭硬度：HRC60-65
防護等級：IP65
主要技術參數
(耐磨型)
|
名稱
|
分度號
|
測溫范圍℃
|
允許偏差△t℃
|
|
鎳鉻－鎳硅熱電偶
|
K
|
0-600
|
±2.5℃或0.75%t
|
|
鎳鉻－康銅熱電偶
|
E
|
|
|
|
鉑電阻
|
Pt100
|
-200-420
|
A級或B級
|
|
銅電阻
|
Cu50
|
－50-100
|
±(0.3+6.0×10-3t)
|
