WRE420/高溫耐磨熱電偶WRE-420
以下為上海雙旭電子有限公司生產的WRE420/高溫耐磨熱電偶WRE-420的產品介紹，依據公開技術參數整理2345：
一、產品概述
WRE-420高溫耐磨熱電偶專為工業溫度監測需求設計，適用于液體、蒸汽、氣體介質及固體表面溫度的測量24。其核心優勢在于耐磨結構與耐高溫性能的結合，可在0℃~1800℃范圍內穩定工作，滿足石油、化工、冶金、電力等領域的嚴苛工況34。
二、核心技術特性
-
耐磨防護設計
采用特殊合金保護管及壓簧式感溫元件結構，有效抵御顆粒物沖刷與機械震動，顯著提升傳感器在高速流體或粉塵環境中的使用壽命35。
-
寬溫域適應性
支持長期監測0℃~1300℃常規溫度（鎳鉻-鎳硅分度號），特殊材質版本可擴展至1800℃高溫場景（鉑銠系列）23。測溫精度符合工業級要求，鎳鉻-鎳硅型誤差≤±2.5℃或±0.75%|t|3。
-
強化機械性能
- 耐壓防護：保護管通過靜態壓力測試，結合安裝方式與介質流速優化，保障高壓環境可靠性3。
- 抗震結構：內部組件加固設計，減少設備振動導致的測量偏差35。
-

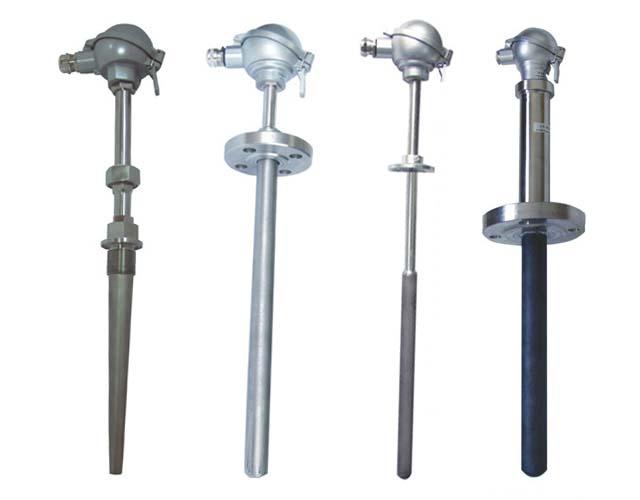

安裝靈活性
提供活動法蘭、固定螺紋等多種安裝方式，支持垂直或水平方向裝配；最小置入深度≥保護管外徑的8~10倍，確保測量準確性3。
三、典型應用場景
- 高溫工業設備：鍋爐、熔爐、反應釜的溫度監控4。
- 磨損環境：粉煤輸送、水泥生產、礦山機械等耐磨需求場景35。
- 安全系統集成：與顯示儀表、記錄儀及調節器配套，構建自動化溫控鏈路24。
四、產品構成
由接線盒（不銹鋼材質）、高硬度保護管、絕緣套管及熱電極組成，結構緊湊且便于維護45。
本介紹基于上海雙旭電子有限公司公開產品資料245，具體參數以實際技術文件為準。
高溫耐磨熱電偶
WZP -431C，WZP2-420C，WZP2-421C，WZP2-430C，WZP2-431C,WZC-420C，WZC-430C，WZP -420D，WZP -421D，WZP -430D，WZP -431D，WZP2-420D，WZP2-421D，WZP2-430D，WZP2-431D，WZC-420D，WZC-430D，WRE-892M，WRE-891M，WRE-890M，WREK-101，WREK-121，WREK-131，WREK-181，WREK-187，WREK-191，WREK-102，WREK-122，WREK-132，
高溫耐磨熱電偶 是電廠循環流化訂鍋爐,沸騰鍋爐,粉磨煤機造氣爐和水泥廠系列窯頭,窯尾,爐頭罩及化工,冶煉等高溫耐磨環境較為理想的高技術類專用產品,G系列博采眾長,采用獨特的工藝配方,在失態平衡中制作出耐磨合金該產品與普通不銹鋼金屬,金屬陶瓷保護管,與市場上同類耐磨合金保護管相比,其使用壽命提高1-5倍.由于環境溫度差,溫控點過高,振動較大,鼓風機風速過高,磨損嚴重,造成溫度測量非常困難,使用壽命很短暫,一般的耐磨合金只有10-90天就磨透損壞,燒彎,折斷,造成熱電偶損壞,給用戶帶來很大的損失和不必要的麻煩,本公司生產的G系列彌補了這個缺點.
G系列抗沖刷,耐磨熱電偶經過數百廠家,每年近萬次的使用,反應很好,在很多場合具有領先同行的實力,完全可以同進口產品相媲美.該產品具有抗振,耐磨,耐腐蝕,靈敏度高,穩定性好,準確性高,使用壽命長等優點,是目前電廠,水泥廠,化工冶煉廠等高溫耐磨領域首選溫度測量保護管.
高溫耐磨熱電偶WRN-420,WRN-420A,WRN2-420,WRE-420,WRE-420A,WRE2-420,WRN-430,WRN2-430,WRE-430, WRE2-430, WRN-420,WRN-420A.WRN2-420,WRE-420,WRE-420A,WRE2-420,WRN-430,WRN2-430,WRE-430,WRE2-430,WRN-520,WRN2-520,WRE-520,,WRE2-520,WRN-530,WRN2-530,WRE-530, WRE2-530, WRN-621,WRN-621A,WRN2-621,WRE-621,WRE-621A,WRE2-621,WRN-631,WRN2-631,WRE-631, WRE2-631. WRN-620，WRN-621,WRN-620A, WRN-621A,WRN2-620, WRN2-621,WRE-621,WRE-621A,WRE2-621,WRN-631,WRN2-631,WRE-631,WRE2-631,WRN-624,WRN-625,WRE-624,WRE-625,WRN-001,WRE-001,WRN-001,WRE-001,WRN-010,WRE-010,WRR-010,WRR2-010,WRP-010, WRP2-010, WRP-100，WSSX-412，WSSX-402
高溫耐磨熱電偶是電廠循環流化訂鍋爐,沸騰鍋爐,粉磨煤機造氣爐和水泥廠系列窯頭,窯尾,爐頭罩及化工,冶煉等高溫耐磨環境較為理想的高技術類專用產品,G系列博采眾長,采用獨特的工藝配方,在失態平衡中制作出耐磨合金該產品與普通不銹鋼金屬,金屬陶瓷保護管,與市場上同類耐磨合金保護管相比,其使用壽命提高1-5倍.由于環境溫度差,溫控點過高,振動較大,鼓風機風速過高,磨損嚴重,造成溫度測量非常困難,使用壽命很短暫,一般的耐磨合金只有10-90天就磨透損壞,燒彎,折斷,造成熱電偶損壞,給用戶帶來很大的損失和不必要的麻煩,本公司生產的G系列彌補了這個缺點.
G系列抗沖刷,耐磨熱電偶經過數百廠家,每年近萬次的使用,反應很好,在很多場合具有領先同行的實力,完全可以同進口產品相媲美.該產品具有抗振,耐磨,耐腐蝕,靈敏度高,穩定性好,準確性高,使用壽命長等優點,是目前電廠,水泥廠,化工冶煉廠等高溫耐磨領域首選溫度測量保護管.
主要技術參數
電氣出口：M20×1.5，NPT1/2
耐磨頭硬度：HRC60-65
防護等級：IP65
主要技術參數
(耐磨型)
|
名稱
|
分度號
|
測溫范圍℃
|
允許偏差△t℃
|
|
鎳鉻－鎳硅熱電偶
|
K
|
0-600
|
±2.5℃或0.75%t
|
|
鎳鉻－康銅熱電偶
|
E
|
|
|
|
鉑電阻
|
Pt100
|
-200-420
|
A級或B級
|
|
銅電阻
|
Cu50
|
－50-100
|
±(0.3+6.0×10-3t)
|
