套管式熱電偶WRN-230
以下是關于上海雙旭電子有限公司生產的套管式熱電偶WRN-230的產品介紹，綜合公開技術信息整理：
一、產品概述
WRN-230是一款裝配式套管熱電偶，專為工業溫度測量場景設計。其核心采用鎳鉻-鎳硅（K型）熱電偶材料，結合多層防護結構，可在高溫、高壓及復雜流體環境中實現穩定測溫。產品結構緊湊，安裝靈活，適用于管道、鍋爐、反應釜等設備567。
二、核心結構與技術特點
-
耐磨防護套管
采用高硬度不銹鋼（如1Cr18Ni9Ti）或耐高溫合金材質，通過深盲孔工藝加工，確保機械強度與抗腐蝕性，延長在高速流體（≤29.4m/s流速）中的使用壽命158。
-
溫度響應性能
- 測溫范圍：覆蓋0~800℃（具體上限取決于套管材質）15；
- 熱響應速度快，動態誤差小，適合實時監控溫度變化58。
-
密封與防護設計
- 電氣接口標配M20×1.5或NPT1/2螺紋，防護等級達IP65，有效防塵防水56；
- 內部氧化鎂絕緣層增強電氣安全性，常溫絕緣電阻＞100MΩ（500V測試）4。
三、典型應用場景
- 工業熱力系統
廣泛應用于發電廠蒸汽管道、鍋爐爐膛、石化反應裝置等高危區域，耐受壓力≤29.4MPa15。
- 流程自動化控制
兼容PLC/DCS系統，熱電勢信號可遠傳至控制中心，支持溫度閉環調控38。
- 特殊工況適配
通過更換套管材質（如0Cr18Ni12Mo2Ti），可適應氧化性、還原性氣氛及部分腐蝕介質13。
四、安裝與維護優勢
- 支持熱套式安裝，通過三角錐面密封結構與管道焊接固定，抗震動性能優異5；
- 提供單支/雙支測溫可選（型號WRN-230/WRN2-230），滿足冗余備份需求14；
- 維護成本低，套管損壞時可單獨更換，無需報廢整體傳感器67。
注：以上參數基于公開技術資料，實際性能需結合工況驗證。完整規格可咨詢制造商獲取7。

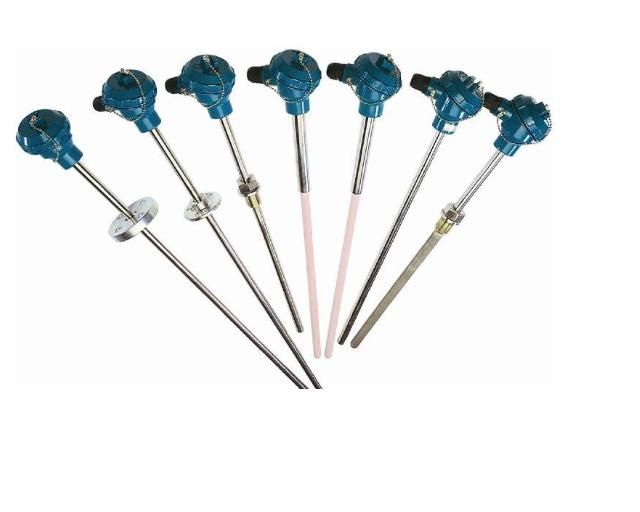

套管式熱電偶
WRNK-841n﹡D,WRNK-842n﹡D,WREK-841n﹡D.WREK-842n﹡D,WRNK-841n﹡I,WRNK-842n﹡I,WREK-841n﹡I.WREK-842n﹡I,WREK-842n﹡I,WRN-240A,WRN2-240A,WRE-240A,WRE2-240A,WRN-640A,WRN2-640A,WRE-640A,WRE2-640A,WRN-440A,WRN2-440A,WRE-440A,WRE2-440A,WRNK-240,WRNK2-240,WREK-240,WREK2-240,WRNK-440,WRNK2-440,WREK-440,WREK2-440,WRN-74O,WRN2-74O,WRN-74O,WRN2-74O,WRNR-15,WRNR2-15,WRNR-15A,WRNR2-15A,WRER-15,WRER2-15,WRER-15A,WRER215A,WRN-624,WRN-625,WRE-624,WRE-625,WRNR-12,WRER-12,WRNR2-12,WRER2-12,WRNR-13,WRNR2-13,WRER-13,WRER2-13,WRNR-14,WRNR2-14,WRER14,WRER2-14,WRN-631,WRN2-631,WRNR-01,WRER-01,WRNR2-01,WRER2-01,WRN-130,WRN2-130,WRN-230,WRN2-230,WRN-330,WRN2-330,WRN2-430,WRN-430,WRE-130,WRE2-130,
產品簡介
套管式熱電偶，作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中氣體，液體和蒸氣的溫度。不僅用于發電廠管道測溫，同時也用于其他工業部門的測溫。
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-12B
|
K
|
0～800℃
|
9.8
|
|
1Cr18Ni19Ti
|
|
WRE-12B
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-12B
|
K
|
0～800℃
|
|
WRE2-12B
|
E
|
0～600℃
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-13B
|
K
|
0～600
|
≤29.4
|
≤100
|
0Cr18Ni12Mo2Ti
|
|
WRE-13B
|
E
|
|
雙支熱電偶
|
WRN2-13B
|
K
|
|
WRE2-13B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-14B
|
K
|
0～340
|
≤2.94
|
≤30
|
1Cr18Ni9Ti
|
|
WRE-14B
|
E
|
|
雙支熱電偶
|
WRN2-14B
|
K
|
|
WRE2-14B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-15B
|
K
|
0～260
|
≤2
|
≤9
|
M33×2
|
|
WRE-15B
|
E
|
|
雙支熱電偶
|
WRN2-15B
|
K
|
|
WRE2-15B
|
E
|
|
單支熱電偶
|
WRN-15AB
|
K
|
ZGI″(NPT″)
|
|
WRE-15AB
|
E
|
|
雙支熱電偶
|
WRN2-15AB
|
K
|
|
WRE2-15AB
|
E
|
固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-4318
|
K
|
0～800℃
|
4
|
|
1Cr18Ni9Ti
|
|
WRE-4318
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-4318
|
K
|
0～800℃
|
|
WRE2-4318
|
E
|
0～600℃
|
錐形固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-43C
|
K
|
0～800℃
|
4
|
＜80
|
1Cr18Ni19Ti
|
|
WRE-43C
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-43C
|
K
|
0～800℃
|
|
WRE2-43C
|
E
|
0～600℃
|
