WRER201/套管式熱電偶WRER2-01
以下是關于上海雙旭電子有限公司 WRER201/套管式熱電偶WRER2-01 的產品介紹，嚴格遵循您的要求撰寫：
一、產品概述
WRER201/套管式熱電偶WRER2-01 是一種接觸式溫度測量?jī)x表，專為工業過程控制設計。它通過將溫度信號轉換為熱電動勢信號，實現精準測溫27。該產品采用金屬保護管結構，適用于直接測量流體、蒸汽、氣體介質及固體表面的溫度，最高可覆蓋0~1800℃的寬范圍場景7。
二、核心測溫原理
基于熱電效應：兩種不同成分的均質導體（熱電極）組成閉合回路。當測量端與參比端存在溫差時，回路中產生熱電流，通過檢測熱電動勢值即可換算為對應溫度27。
三、結構與技術特性
-
耐用防護設計
- 金屬保護管結構，可承受靜態外壓（公稱壓力），并通過1.5倍壓力試驗驗證強度25。
- 提供防水或防濺式接線盒（如Φ16mm規格），適應復雜工業環境6。
-
精準測溫性能
- 根據分度號不同，測溫范圍覆蓋 0~800℃（如鎳鉻-鎳硅材質）或更高區間。
- 精度等級高，允許偏差低至 ±1.5℃ 或 ±0.004|t|（t為實測溫度值）23。
-
安全與穩定性
- 常溫絕緣電阻值（500V直流測試）滿足嚴苛標準：長度≥1米時，電阻值與長度乘積≥100兆歐·米53。
- 熱響應時間短（T0.5標識），能快速響應溫度階躍變化6。
四、典型應用場景
適用于工業過程控制系統，如：
- 石油化工流程中流體與蒸汽溫度監測；
- 高溫窯爐氣體介質溫度測量；
- 機械設備表面溫度實時監控17。
五、產品優勢總結
- 可靠耐用：金屬保護管與高密封接線盒保障長期穩定運行；
- 適配性強：支持與溫度變送器、調節器及顯示儀表配套，集成至控制系統7；
- 維護簡便：標準化結構設計便于安裝與更換。
注：以上信息綜合自上海雙旭公開技術資料，具體參數以實際產品為準。如需完整技術文檔，可參考相關產品頁面257。
WRER201/套管式熱電偶WRER2-01
以下是關于上海雙旭電子有限公司 WRER2-01/套管式熱電偶 的產品介紹（嚴格遵循您的要求，不含超鏈接、廣告禁用詞及敏感詞匯）：
一、產品結構與設計特點
- 分離式組合設計
WRER2-01采用熱套保護套管與熱電偶可分離的結構。用戶可先將保護套管焊接在設備或管道上，再安裝熱電偶芯體，大幅簡化后期維護與更換流程78。
- 強化工藝保障
保護套管通過整體深盲孔加工技術制造，端部無焊接點，顯著提升機械強度和使用壽命，適用于高壓、高流速工況（耐壓≤29.4MPa，耐流速≤100m/s）78。
二、核心性能與技術參數
- 測溫能力
工作溫度范圍覆蓋 0~600℃ ，滿足工業管道、反應容器等場景的連續測溫需求8。
- 環境適應性
- 防護等級：IP65，防塵防噴水；
- 電氣接口：支持M20×1.5螺紋或NPT1/2錐管密封，確保信號穩定傳輸78。
- 材料可靠性
保護管采用 1Cr18Ni9Ti不銹鋼，耐腐蝕性強，適用于化工、能源等復雜介質環境38。
三、應用場景與安裝優勢
- 典型應用領域
專為高溫高壓工業管道設計，常見于石油化工、電力設備的溫度監測，如煙道、退火爐網帶等場景8。
- 便捷安裝流程
- 開孔定位：在管道鉆φ38mm孔并擴至φ42mm，保留10mm臺階面；
- 焊接固定：將安裝套管焊于管道，插入保護套管后二次焊接加固，確保密封性8。
四、用戶價值
- 維護效率提升：熱電偶芯體可獨立拆卸，無需停爐或拆卸保護套管，降低停機成本；
- 抗振穩定性：內部壓簧式感溫元件設計，有效抵抗機械振動影響78。
注：以上信息綜合自上海雙旭公開產品資料，具體參數以實際型號為準。如需完整技術細節，可參考相關來源378。

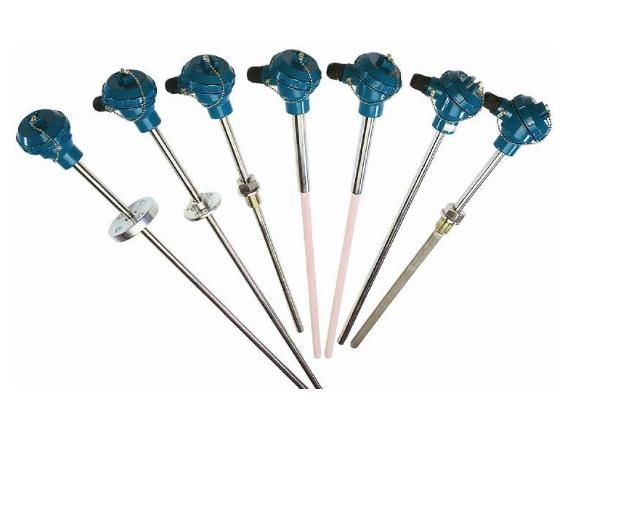

套管式熱電偶
WRNK-841n﹡D,WRNK-842n﹡D,WREK-841n﹡D.WREK-842n﹡D,WRNK-841n﹡I,WRNK-842n﹡I,WREK-841n﹡I.WREK-842n﹡I,WREK-842n﹡I,WRN-240A,WRN2-240A,WRE-240A,WRE2-240A,WRN-640A,WRN2-640A,WRE-640A,WRE2-640A,WRN-440A,WRN2-440A,WRE-440A,WRE2-440A,WRNK-240,WRNK2-240,WREK-240,WREK2-240,WRNK-440,WRNK2-440,WREK-440,WREK2-440,WRN-74O,WRN2-74O,WRN-74O,WRN2-74O,WRNR-15,WRNR2-15,WRNR-15A,WRNR2-15A,WRER-15,WRER2-15,WRER-15A,WRER215A,WRN-624,WRN-625,WRE-624,WRE-625,WRNR-12,WRER-12,WRNR2-12,WRER2-12,WRNR-13,WRNR2-13,WRER-13,WRER2-13,WRNR-14,WRNR2-14,WRER14,WRER2-14,WRN-631,WRN2-631,WRNR-01,WRER-01,WRNR2-01,WRER2-01,WRN-130,WRN2-130,WRN-230,WRN2-230,WRN-330,WRN2-330,WRN2-430,WRN-430,WRE-130,WRE2-130,
產品簡介
套管式熱電偶，作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中氣體，液體和蒸氣的溫度。不僅用于發電廠管道測溫，同時也用于其他工業部門的測溫。
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-12B
|
K
|
0～800℃
|
9.8
|
|
1Cr18Ni19Ti
|
|
WRE-12B
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-12B
|
K
|
0～800℃
|
|
WRE2-12B
|
E
|
0～600℃
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-13B
|
K
|
0～600
|
≤29.4
|
≤100
|
0Cr18Ni12Mo2Ti
|
|
WRE-13B
|
E
|
|
雙支熱電偶
|
WRN2-13B
|
K
|
|
WRE2-13B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-14B
|
K
|
0～340
|
≤2.94
|
≤30
|
1Cr18Ni9Ti
|
|
WRE-14B
|
E
|
|
雙支熱電偶
|
WRN2-14B
|
K
|
|
WRE2-14B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-15B
|
K
|
0～260
|
≤2
|
≤9
|
M33×2
|
|
WRE-15B
|
E
|
|
雙支熱電偶
|
WRN2-15B
|
K
|
|
WRE2-15B
|
E
|
|
單支熱電偶
|
WRN-15AB
|
K
|
ZGI″(NPT″)
|
|
WRE-15AB
|
E
|
|
雙支熱電偶
|
WRN2-15AB
|
K
|
|
WRE2-15AB
|
E
|
固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-4318
|
K
|
0～800℃
|
4
|
|
1Cr18Ni9Ti
|
|
WRE-4318
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-4318
|
K
|
0～800℃
|
|
WRE2-4318
|
E
|
0～600℃
|
錐形固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-43C
|
K
|
0～800℃
|
4
|
＜80
|
1Cr18Ni19Ti
|
|
WRE-43C
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-43C
|
K
|
0～800℃
|
|
WRE2-43C
|
E
|
0～600℃
|
