WRN2420C/表面熱電偶WRN2-420C
以下是上海雙旭電子有限公司 WRN2420C / WRN2-420C 表面熱電偶 的產品介紹（依據公開技術信息整理）：
一、產品概述
WRN2420C（型號別名：WRN2-420C）是一款工業用裝配式表面熱電偶，專為直接測量固體表面溫度而設計。該產品采用不銹鋼保護管與防濺式接線盒結構，適用于高溫、高壓或存在輕微腐蝕性介質的工業環境，可穩定測量 0~1300℃ 范圍內的溫度 13。其核心感溫元件基于鎳鉻-鎳硅（K型）熱電偶材料，具有優異的抗氧化性和熱穩定性。
二、核心性能特點
-
精準測溫能力
- 測溫范圍：0~1300℃，覆蓋多數工業高溫場景；
- 允許誤差：±2.5℃ 或 ±0.75%×t（t為實測溫度值），滿足常規工業精度需求 13。
-
快速響應設計
- 采用細絲雙繞工藝的感溫元件，優化了熱傳導路徑，顯著降低熱響應時間（T0.5），最快可達數秒級，確保及時反饋溫度變化 14。
-
耐用結構
- 保護管材質：不銹鋼（1Cr18Ni9Ti），耐腐蝕、抗磨損，適用于粉塵或腐蝕性氣體環境 6；
- 接線盒防護：防濺式設計（IP54等級），有效防止水汽、油污侵入，提升野外或潮濕工況下的可靠性 36；
- 機械強度：保護管可承受靜態外壓（具體值因安裝深度、介質流速等工況而異），避免因機械應力破裂 14。
-
安裝兼容性
- 提供M33×2 固定螺紋接口，支持垂直或水平安裝于管道、反應釜、軋輥等設備表面 6；
- 最小置入深度建議≥保護管外徑的8~10倍，確保測量準確性 1。
三、典型應用場景
該產品廣泛應用于以下領域：
- 能源冶金：鍋爐爐壁、高溫熔爐表面溫度監測；
- 化工制藥：反應釜、輸送管道外壁溫度安全監控；
- 機械制造：熱處理設備、軋機輥筒表面溫度控制；
- 電力系統：汽輪機、變壓器外殼過熱預警 36。
四、使用注意事項
- 絕緣性能：常溫下絕緣電阻≥100MΩ，保障電氣安全 4；
- 介質流速：建議流體環境流速≤80米/秒，避免保護管因高速沖擊變形 6；
- 定期校驗：長期使用后需檢測熱電偶輸出偏差，確保數據可靠性。
注：以上信息綜合自企業公開技術資料 1346。實際性能可能因工況差異略有調整，建議結合具體需求咨詢供應商。
表面熱電偶
WRE2-631B，WRN-624B，WRN-625B，WRE-624B，WRE-625B，WRN-420B，WRN-430B，WRN2-420B，WRN2-430B，WRE-420B，WRE-430B，WRE2-420B，WRE2-430B，WRN-420C，WRN-430C，WRN2-420C，WRN2-430C，WRE-420C，WRE-430C，WRE2-420C，WRE2-430C，WRN-420D，
表面熱電偶
在許多場合下，按工藝要求需作現場流動測溫，WREM、WRNM系列表面熱電偶是按上述工藝要求設計的產品，本系列探頭專供測量各種形狀的固體介質表面溫度，以及測量液體、氣體和橡膠內部的溫度，使用范圍很廣，不受物體表面形狀限制，外形輕巧，攜帶方便，特別是加工現場尤為適用，被廣泛應用在紡織、印染、造紙、塑料、橡膠等工業部門。
分類
WREM、WRNM系列表面熱電偶分手柄式和直柄式二種手桿，有七種形狀探頭，可根據被測物品不同形狀和需要分別選擇探頭采用鎳鉻-鎳硅、鎳鉻-銅鎳材料作感溫元件，分度號為E型和K型，熱響應時間 τ0.5小于10秒。

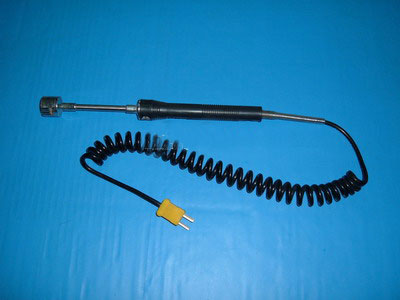

1、WREM、WRNM-101A型手柄式圓柱表面熱電偶
101型探頭頂端部裝有兩對滾珠軸承，以減小帶狀測溫元件與被測物體的磨擦。
探頭適用測量各種直徑130毫米以上光滑金屬體、橡膠、塑料等圓柱體和滾筒表面及外壁的溫度、被測物體動態時的線速度小于100米/分。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍:0～600℃。
2、WREM、WRNM-102A型手柄式平面表面熱電偶
102A型探頭端部裝有凸起的圓柱體、以限制被測物體與帶狀測溫元件間接觸距離，防止損壞測溫元件。
探頭適合測量鑄模、平面、墻面、玻璃器皿、模具、軸承以及其它靜止的固體表面溫度。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍:0～600℃。
注: 連續使用時間: 400℃以上，連續使用1分鐘。400℃以下，連續使用3分鐘。
3、WREM、WRNM-201A型直柄式圓柱表面熱電偶
201型探頭端部裝有兩對滾珠軸承，以減小帶狀測溫元件與被測物體磨擦。探頭適用測量各種直徑130毫米以上的光滑金屬體、橡膠、塑料等圓柱體和滾筒表面外壁的溫度，被測物體動態時的線速度小于100米/分。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍0～600℃。
注: 連續使用時間: 400℃以上，連續使用1分鐘。400℃以下，連續使用3分鐘。
4、 WREM、WRNM-202A型直柄式平面表面熱電偶
202A型探頭端部裝有凸起的圓柱體，以限制被測物體與帶狀測溫元件間的接觸距離，防止損壞測溫元件。探頭適合測量鑄模、平面、墻面、玻璃器皿、模具、軸承以及其它靜止的固體表面溫度。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍0～600℃。注: 連續使用時間: 400℃以上，連續使用1分鐘。400℃以下，連續使用3分鐘。
5、WREM、WRNM-203A型直柄式、弓形表面熱電偶
203A型端部帶有弓狀的探頭，專供測量滾軸、管道、圓柱體、凸緣和極其彎曲的物體表面溫度。元件和金屬弓架間的絕緣電阻不小于5MΩ(100V直流)，測溫范圍0～250℃。
6、WREM、WRNM-204A型直柄式指針形熱電偶
204A型探頭的保護管用不銹鋼制成，具有很高的耐腐蝕性能，因此，適合測量空氣、氣流、蒸汽、液體等流動物質的內部溫度。探頭為接殼式，所以熱響應時間非常快。
★規格: 直徑2毫米探頭長度有50、100mm兩種；直徑3毫米探頭長度有75、125、175mm三種；直徑4毫米探頭長度有250、350mm兩種。
★測溫范圍:0～600℃。
7、WREM、WRNM-205A型直柄式薄片形表面熱電偶
205A型探頭呈薄片狀，厚度僅1毫米左右，因此適合通過狹小的縫隙，它可用來測量模具，軸承以及機械設備的狹縫處表面溫度，如用于滌綸長絲牽伸機狹縫測溫。元件與外殼間的絕緣電阻不小于5MΩ(100V直流)。
★規格: WRM-205A-1 L=40.5mm; WRM-205A-2 L=90.5mm; WRM-205A-3 L=104.5mm。★測溫范圍:0～250℃。
8、WREM、WRNM-206A型直柄式注射形熱電偶
206A型探頭呈注射針狀，保護管用不銹鋼制成，有良好的耐腐蝕性能。探頭適用于測量半固體物質內部的溫度，如橡膠、塑料、膠料、粘土等物質，同樣，也可以用于測量糧食等顆粒狀物質內部的溫度，元件與外殼間的絕緣電阻不小于 5MΩ(100V直流)。
★測溫范圍:0～600℃
★規格: WREM、WRNM-206A-1L=75mm WREM、WRNM-206A-2L=125mm WREM、WRNM-206A-3L=175mm
9、WREM、WRNM-207A型直柄式小直徑表面熱電偶
207A型探頭是用不銹鋼制成，細長而富有剛度，測量端部的感溫元件非常小巧、整個探頭直徑為6毫米，因此，適合通過機械設備的小縫隙，能測量小縫隙內的各種零件、部件的小平面表面溫度。元件與外殼間的絕緣電阻不小于5MΩ(100V直流)。測溫范圍:0～600℃。
10、WREM、WRNM-301型固定式滾筒表面熱電偶
301型探頭能固定在機械設備上，對滾筒表面溫度作連續測量，通過導線與顯示儀或調節儀相聯接，可對溫度參數進行顯示或直接控制。元件與外殼間的絕緣電阻不小于5MΩ(100V直流)。安裝方法由用戶自定。
測溫范圍:0～250℃
