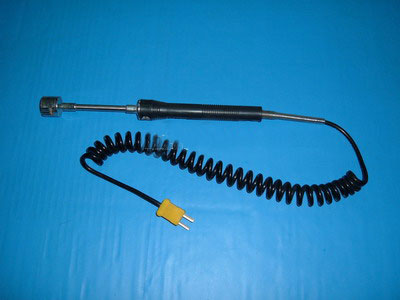

WRN430B/表面熱電偶WRN-430B
以下是上海雙旭電子有限公司生產的WRN-430B裝配式熱電偶的產品介紹，嚴格遵循您的要求：
一、產品概述
WRN-430B是由上海雙旭電子有限公司設計制造的裝配式熱電偶，專為工業溫度測量場景開發。該產品采用不銹鋼接線盒結構，核心測溫元件基于熱電效應原理工作，通過兩種不同金屬導體組成的閉合回路，將溫度變化轉化為電信號輸出，實現對流體、氣體及固體表面溫度的穩定監測26。
二、核心結構與材質
-
熱電極系統
- 核心測溫元件由兩種高穩定性金屬導體焊接而成，直接感知溫度變化，確保信號靈敏度和準確性。
- 保護管采用耐腐蝕不銹鋼材質（如1Cr18Ni9Ti），有效隔絕化學介質侵蝕與機械損傷，提升設備在惡劣環境中的耐用性35。
-
防護設計
- 不銹鋼防水接線盒結構，保障內部電路在潮濕、粉塵環境中的安全運行，避免短路風險67。
- 絕緣材料包裹熱電極，防止信號干擾并增強電氣安全性2。
三、性能特點
- 寬量程適應性
可覆蓋0℃至800℃的工業常見溫度區間，滿足多數流程控制場景的需求56。
- 響應速度快
熱響應時間優化設計，能夠快速反饋溫度變化，適用于動態溫度監測場景27。
- 結構穩定性強
裝配式設計簡化了安裝與維護流程，固定法蘭結構確保設備在振動環境中長期穩固運行46。
四、應用領域
廣泛用于工業設備溫度監控，包括：
- 管道內流體（蒸汽、液體）溫度測量；
- 高溫反應容器表面溫度監測；
- 機械設備運行溫度安全保護系統35。
五、技術支持與服務
上海雙旭電子有限公司提供專業的產品咨詢與售后服務，用戶可通過官方聯系方式（地址：上海嘉定區江橋張掖路355號6號樓8層；電話：021-63515605/63510721）獲取技術支持16。
本介紹基于公開產品資料整理，重點突出功能特性與適用范圍，避免主觀表述。如需完整技術參數或選型指導，建議直接聯系企業獲取詳細信息。
表面熱電偶
WRE2-631B，WRN-624B，WRN-625B，WRE-624B，WRE-625B，WRN-420B，WRN-430B，WRN2-420B，WRN2-430B，WRE-420B，WRE-430B，WRE2-420B，WRE2-430B，WRN-420C，WRN-430C，WRN2-420C，WRN2-430C，WRE-420C，WRE-430C，WRE2-420C，WRE2-430C，WRN-420D，
表面熱電偶
在許多場合下，按工藝要求需作現場流動測溫，WREM、WRNM系列表面熱電偶是按上述工藝要求設計的產品，本系列探頭專供測量各種形狀的固體介質表面溫度，以及測量液體、氣體和橡膠內部的溫度，使用范圍很廣，不受物體表面形狀限制，外形輕巧，攜帶方便，特別是加工現場尤為適用，被廣泛應用在紡織、印染、造紙、塑料、橡膠等工業部門。
分類
WREM、WRNM系列表面熱電偶分手柄式和直柄式二種手桿，有七種形狀探頭，可根據被測物品不同形狀和需要分別選擇探頭采用鎳鉻-鎳硅、鎳鉻-銅鎳材料作感溫元件，分度號為E型和K型，熱響應時間 τ0.5小于10秒。
1、WREM、WRNM-101A型手柄式圓柱表面熱電偶
101型探頭頂端部裝有兩對滾珠軸承，以減小帶狀測溫元件與被測物體的磨擦。
探頭適用測量各種直徑130毫米以上光滑金屬體、橡膠、塑料等圓柱體和滾筒表面及外壁的溫度、被測物體動態時的線速度小于100米/分。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍:0～600℃。
2、WREM、WRNM-102A型手柄式平面表面熱電偶
102A型探頭端部裝有凸起的圓柱體、以限制被測物體與帶狀測溫元件間接觸距離，防止損壞測溫元件。
探頭適合測量鑄模、平面、墻面、玻璃器皿、模具、軸承以及其它靜止的固體表面溫度。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍:0～600℃。
注: 連續使用時間: 400℃以上，連續使用1分鐘。400℃以下，連續使用3分鐘。
3、WREM、WRNM-201A型直柄式圓柱表面熱電偶
201型探頭端部裝有兩對滾珠軸承，以減小帶狀測溫元件與被測物體磨擦。探頭適用測量各種直徑130毫米以上的光滑金屬體、橡膠、塑料等圓柱體和滾筒表面外壁的溫度，被測物體動態時的線速度小于100米/分。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍0～600℃。
注: 連續使用時間: 400℃以上，連續使用1分鐘。400℃以下，連續使用3分鐘。
4、 WREM、WRNM-202A型直柄式平面表面熱電偶
202A型探頭端部裝有凸起的圓柱體，以限制被測物體與帶狀測溫元件間的接觸距離，防止損壞測溫元件。探頭適合測量鑄模、平面、墻面、玻璃器皿、模具、軸承以及其它靜止的固體表面溫度。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍0～600℃。注: 連續使用時間: 400℃以上，連續使用1分鐘。400℃以下，連續使用3分鐘。
5、WREM、WRNM-203A型直柄式、弓形表面熱電偶
203A型端部帶有弓狀的探頭，專供測量滾軸、管道、圓柱體、凸緣和極其彎曲的物體表面溫度。元件和金屬弓架間的絕緣電阻不小于5MΩ(100V直流)，測溫范圍0～250℃。
6、WREM、WRNM-204A型直柄式指針形熱電偶
204A型探頭的保護管用不銹鋼制成，具有很高的耐腐蝕性能，因此，適合測量空氣、氣流、蒸汽、液體等流動物質的內部溫度。探頭為接殼式，所以熱響應時間非常快。
★規格: 直徑2毫米探頭長度有50、100mm兩種；直徑3毫米探頭長度有75、125、175mm三種；直徑4毫米探頭長度有250、350mm兩種。
★測溫范圍:0～600℃。
7、WREM、WRNM-205A型直柄式薄片形表面熱電偶
205A型探頭呈薄片狀，厚度僅1毫米左右，因此適合通過狹小的縫隙，它可用來測量模具，軸承以及機械設備的狹縫處表面溫度，如用于滌綸長絲牽伸機狹縫測溫。元件與外殼間的絕緣電阻不小于5MΩ(100V直流)。
★規格: WRM-205A-1 L=40.5mm; WRM-205A-2 L=90.5mm; WRM-205A-3 L=104.5mm。★測溫范圍:0～250℃。
8、WREM、WRNM-206A型直柄式注射形熱電偶
206A型探頭呈注射針狀，保護管用不銹鋼制成，有良好的耐腐蝕性能。探頭適用于測量半固體物質內部的溫度，如橡膠、塑料、膠料、粘土等物質，同樣，也可以用于測量糧食等顆粒狀物質內部的溫度，元件與外殼間的絕緣電阻不小于 5MΩ(100V直流)。
★測溫范圍:0～600℃
★規格: WREM、WRNM-206A-1L=75mm WREM、WRNM-206A-2L=125mm WREM、WRNM-206A-3L=175mm
9、WREM、WRNM-207A型直柄式小直徑表面熱電偶
207A型探頭是用不銹鋼制成，細長而富有剛度，測量端部的感溫元件非常小巧、整個探頭直徑為6毫米，因此，適合通過機械設備的小縫隙，能測量小縫隙內的各種零件、部件的小平面表面溫度。元件與外殼間的絕緣電阻不小于5MΩ(100V直流)。測溫范圍:0～600℃。
10、WREM、WRNM-301型固定式滾筒表面熱電偶
301型探頭能固定在機械設備上，對滾筒表面溫度作連續測量，通過導線與顯示儀或調節儀相聯接，可對溫度參數進行顯示或直接控制。元件與外殼間的絕緣電阻不小于5MΩ(100V直流)。安裝方法由用戶自定。
測溫范圍:0～250℃
表面熱電偶
WRE2-631B，WRN-624B，WRN-625B，WRE-624B，WRE-625B，WRN-420B，WRN-430B，WRN2-420B，WRN2-430B，WRE-420B，WRE-430B，WRE2-420B，WRE2-430B，WRN-420C，WRN-430C，WRN2-420C，WRN2-430C，WRE-420C，WRE-430C，WRE2-420C，WRE2-430C，WRN-420D，
表面熱電偶
在許多場合下，按工藝要求需作現場流動測溫，WREM、WRNM系列表面熱電偶是按上述工藝要求設計的產品，本系列探頭專供測量各種形狀的固體介質表面溫度，以及測量液體、氣體和橡膠內部的溫度，使用范圍很廣，不受物體表面形狀限制，外形輕巧，攜帶方便，特別是加工現場尤為適用，被廣泛應用在紡織、印染、造紙、塑料、橡膠等工業部門。
分類
WREM、WRNM系列表面熱電偶分手柄式和直柄式二種手桿，有七種形狀探頭，可根據被測物品不同形狀和需要分別選擇探頭采用鎳鉻-鎳硅、鎳鉻-銅鎳材料作感溫元件，分度號為E型和K型，熱響應時間 τ0.5小于10秒。
1、WREM、WRNM-101A型手柄式圓柱表面熱電偶
101型探頭頂端部裝有兩對滾珠軸承，以減小帶狀測溫元件與被測物體的磨擦。
探頭適用測量各種直徑130毫米以上光滑金屬體、橡膠、塑料等圓柱體和滾筒表面及外壁的溫度、被測物體動態時的線速度小于100米/分。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍:0～600℃。
2、WREM、WRNM-102A型手柄式平面表面熱電偶
102A型探頭端部裝有凸起的圓柱體、以限制被測物體與帶狀測溫元件間接觸距離，防止損壞測溫元件。
探頭適合測量鑄模、平面、墻面、玻璃器皿、模具、軸承以及其它靜止的固體表面溫度。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍:0～600℃。
注: 連續使用時間: 400℃以上，連續使用1分鐘。400℃以下，連續使用3分鐘。
3、WREM、WRNM-201A型直柄式圓柱表面熱電偶
201型探頭端部裝有兩對滾珠軸承，以減小帶狀測溫元件與被測物體磨擦。探頭適用測量各種直徑130毫米以上的光滑金屬體、橡膠、塑料等圓柱體和滾筒表面外壁的溫度，被測物體動態時的線速度小于100米/分。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍0～600℃。
注: 連續使用時間: 400℃以上，連續使用1分鐘。400℃以下，連續使用3分鐘。
4、 WREM、WRNM-202A型直柄式平面表面熱電偶
202A型探頭端部裝有凸起的圓柱體，以限制被測物體與帶狀測溫元件間的接觸距離，防止損壞測溫元件。探頭適合測量鑄模、平面、墻面、玻璃器皿、模具、軸承以及其它靜止的固體表面溫度。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍0～600℃。注: 連續使用時間: 400℃以上，連續使用1分鐘。400℃以下，連續使用3分鐘。
5、WREM、WRNM-203A型直柄式、弓形表面熱電偶
203A型端部帶有弓狀的探頭，專供測量滾軸、管道、圓柱體、凸緣和極其彎曲的物體表面溫度。元件和金屬弓架間的絕緣電阻不小于5MΩ(100V直流)，測溫范圍0～250℃。
6、WREM、WRNM-204A型直柄式指針形熱電偶
204A型探頭的保護管用不銹鋼制成，具有很高的耐腐蝕性能，因此，適合測量空氣、氣流、蒸汽、液體等流動物質的內部溫度。探頭為接殼式，所以熱響應時間非�？臁�
★規格: 直徑2毫米探頭長度有50、100mm兩種；直徑3毫米探頭長度有75、125、175mm三種；直徑4毫米探頭長度有250、350mm兩種。
★測溫范圍:0～600℃。
7、WREM、WRNM-205A型直柄式薄片形表面熱電偶
205A型探頭呈薄片狀，厚度僅1毫米左右，因此適合通過狹小的縫隙，它可用來測量模具，軸承以及機械設備的狹縫處表面溫度，如用于滌綸長絲牽伸機狹縫測溫。元件與外殼間的絕緣電阻不小于5MΩ(100V直流)。
★規格: WRM-205A-1 L=40.5mm; WRM-205A-2 L=90.5mm; WRM-205A-3 L=104.5mm�！餃y溫范圍:0～250℃。
8、WREM、WRNM-206A型直柄式注射形熱電偶
206A型探頭呈注射針狀，保護管用不銹鋼制成，有良好的耐腐蝕性能。探頭適用于測量半固體物質內部的溫度，如橡膠、塑料、膠料、粘土等物質，同樣，也可以用于測量糧食等顆粒狀物質內部的溫度，元件與外殼間的絕緣電阻不小于 5MΩ(100V直流)。
★測溫范圍:0～600℃
★規格: WREM、WRNM-206A-1L=75mm WREM、WRNM-206A-2L=125mm WREM、WRNM-206A-3L=175mm
9、WREM、WRNM-207A型直柄式小直徑表面熱電偶
207A型探頭是用不銹鋼制成，細長而富有剛度，測量端部的感溫元件非常小巧、整個探頭直徑為6毫米，因此，適合通過機械設備的小縫隙，能測量小縫隙內的各種零件、部件的小平面表面溫度。元件與外殼間的絕緣電阻不小于5MΩ(100V直流)。測溫范圍:0～600℃。
10、WREM、WRNM-301型固定式滾筒表面熱電偶
301型探頭能固定在機械設備上，對滾筒表面溫度作連續測量，通過導線與顯示儀或調節儀相聯接，可對溫度參數進行顯示或直接控制。元件與外殼間的絕緣電阻不小于5MΩ(100V直流)。安裝方法由用戶自定。
測溫范圍:0～250℃
