WRE621B/鎧裝熱電偶WRE-621B
以下為上海雙旭WRE621B（WRN-621B）鎧裝熱電偶的產品介紹，基于公開技術資料整理：
一、產品概述
WRE621B（型號標注參考：WRN-621B）是上海雙旭電子有限公司研發的鎧裝熱電偶，采用不銹鋼接線盒與鎧裝結構設計。該產品專為工業溫度測量場景開發，適用于液體、蒸汽、氣體及固體表面等介質的溫度監測，可與顯示儀表、記錄儀及電子調節器配套使用13。
二、核心特性
-
溫度測量性能
- 測量范圍：0℃～1300℃（分度號K，鎳鉻-鎳硅材質）16。
- 精度等級：在全程量程內，允許偏差為 ±2.5℃ 或 ±0.75%∣t∣（∣t∣為實測溫度值）16。
-
結構設計優勢
- 鎧裝保護管：采用不銹鋼或高鋁質雙層套管結構，具備高機械強度與耐壓性，適應復雜工業環境56。
- 抗震設計：壓簧式感溫元件增強抗震性能，保障長期穩定運行6。
- 接線盒防護：不銹鋼密封接線盒，防塵防潮，支持固定螺紋連接（如M33×2、ZG1″等），安裝牢固14。
-
響應與安裝要求
- 熱響應時間（T0.5）：溫度階躍變化時，輸出達到50%所需時間符合工業動態監測需求2。
- 最小置入深度：不小于保護管外徑的8～10倍，確保測量準確性26。
三、適用場景
- 工業過程控制：適用于化工、冶金、電力等行業的高溫反應器、管道蒸汽及熔融金屬表面測溫36。
- 設備集成：可直接安裝于機械設備或生產線，實時監控溫度變化13。
四、技術規范
本產品信息綜合自上海雙旭公開技術文檔，實際參數以廠家最新說明為準。制造單位：上海雙旭電子有限公司23。

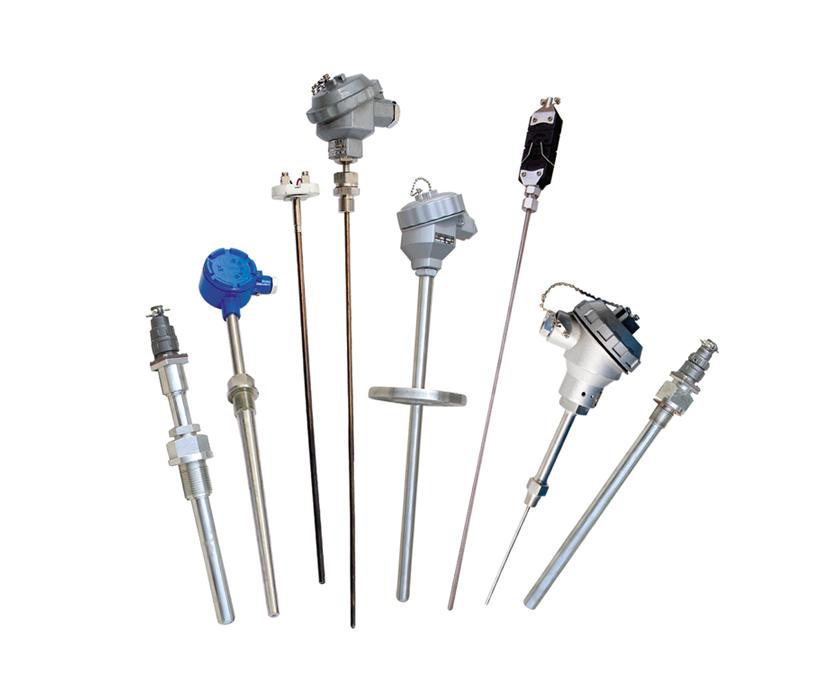

鎧裝熱電偶
WRN2-530B，WRE-530B，WRE2-530B，WRN-631B，WRN2-6310B，WRE-631B，WRE2-631B，WRN-620, WRN-621B，WRN-620A, WRN-621AB，WRN2-620, WRN2-621B，WRE-621B，WRE-621AB，WRE2-621B，WRN-631B，WRN2-631B，WRE-631B，
簡介
鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0℃~800℃范圍內的液體、蒸汽和其氣體介質以及固體表面的溫度。與裝配式熱電偶相比，鎧裝熱電偶具有可彎曲、耐高壓、熱響應時間短和堅固耐用等優點。
工作原理
是兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫工作端，接線端子端叫冷端，也稱參比端。當工作端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。鎧裝熱電偶的結構原理是，是由導體、高絕緣氧化鎂、外套1Cr18Ni9Ti不銹鋼保護管，經多次一體拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
特點
鎧裝熱電偶是溫度測量中應用最廣泛的溫度器件，他的主要特點就是測溫范圍寬，性能比較穩定，同時結構簡單，動態響應好，更能夠遠傳4-20mA電信號，便于自動控制和集中控制。熱電偶的測溫原理是基于熱電效應。將兩種不同的導體或半導體連接成閉合回路，當兩個接點處的溫度不同時，回路中將產生熱電勢，這種現象稱為熱電效應，又稱為塞貝克效應。閉合回路中產生的熱電勢有兩種電勢組成；溫差電勢和接觸電勢。溫差電勢是指同一導體的兩端因溫度不同而產生的電勢，不同的導體具有不同的電子密度，所以他們產生的電勢也不相同，而接觸電勢顧名思義就是指兩種不同的導體相接觸時，因為他們的電子密度不同所以產生一定的電子擴散，當他們達到一定的平衡后所形成的電勢，接觸電勢的大小取決于兩種不同導體的材料性質以及他們接觸點的溫度。
國際上應用的熱電偶具有一個標準規范，國際上規定熱電偶分為八個不同的分度，分別為B，R，S，K，N，E，J和T，其測量溫度的最低可測零下270攝氏度，最高可達1800攝氏度，其中B，R，S屬于鉑系列的熱
電偶，由于鉑屬于貴重金屬，所以他們又被稱為貴金屬熱電偶而剩下的幾個則稱為廉價金屬熱電偶。熱電偶的結構有兩種，普通型和鎧裝型。普通性熱電偶一般由熱電極，絕緣管，保護套管和接線盒等部分組成，而鎧裝型熱電偶則是將熱電偶絲，絕緣材料和金屬保護套管三者組合裝配后，經過拉伸加工而成的一種堅實的組合體。但是熱電偶的電信號卻需要一種特殊的導線來進行傳遞，這種導線我們稱為補償導線。不同的熱電偶需要不同的補償導線，其主要作用就是與熱電偶連接，使熱電偶的參比端遠離電源，從而使參比端溫度穩定。補償導線又分為補償型和延長型兩種，延長導線的化學成分與被補償的熱電偶相同，但是實際中，延長型的導線也并不是用和熱電偶相同材質的金屬，一般采用和熱電偶具有相同電子密度的導線代替。補償導線的與熱電偶的連線一般都是很明了，熱電偶的正極連接補償導線的紅色線，而負極則連接剩下的顏色。一般的補償導線的材質大部分都采用銅鎳合金。
