WRN620A/鎧裝熱電偶WRN-620A
以下是針對上海雙旭電子有限公司生產的 WRN-620A/鎧裝熱電偶 的產品介紹（嚴格遵循您的要求，無超鏈接、廣告禁用詞及敏感詞匯）：
產品概述
WRN-620A 是上海雙旭電子有限公司研發的鎧裝式熱電偶，專為工業高溫與復雜工況設計。其核心采用分度號K（鎳鉻-鎳硅） 熱電偶元件，結合不銹鋼鎧裝保護結構，確保在高溫、振動及腐蝕性環境中穩定運行。產品適用于化工、冶金、電力等領域的溫度監測與控制 53。
核心特性
-
高溫耐磨性能
- 鎧裝層采用高密度不銹鋼材料，表面經特殊工藝強化處理，顯著提升耐磨性與抗機械沖擊能力，延長使用壽命。
- 適用于**≤1300℃** 的長期測溫場景，如高溫窯爐、鍋爐管道等 536。
-
快速響應與精準測量
- 鎧裝結構使熱電極與介質直接接觸，熱響應時間短，可快速捕捉溫度變化。
- K型熱電偶具有優良的線性輸出特性，測溫精度滿足工業控制需求 24。
-
可靠結構與安裝便捷性
- 固定螺紋設計（如WRN-620A型號），支持法蘭或螺紋安裝，適配多種工業設備接口。
- 鎧裝層兼具絕緣與抗腐蝕功能，有效防止熱電極短路及化學介質侵蝕 34。
-
環境適應性
- 適用于高壓、高腐蝕性環境（如化工反應容器），防護等級高，穩定性強。
- 鎧裝結構可小角度彎曲，便于復雜管線布局 24。
典型應用場景
- 高溫工業設備：窯爐、熔煉爐、鍋爐溫度監測。
- 耐磨需求場景：顆粒物料輸送管道、機械旋轉部件測溫。
- 腐蝕性環境：化工反應釜、酸堿性介質容器 562。
產品設計亮點
- 模塊化結構：接線盒與感溫元件分離設計，便于維護與更換。
- 一體化鎧裝封裝：消除傳統裝配式熱電偶的焊點隱患，提升密封性與抗震性 42。
本介紹基于公開產品資料整理，技術參數以實際型號為準。上海雙旭電子有限公司專注工業溫度傳感器研發，致力于提供適配復雜工況的測溫解決方案 35。

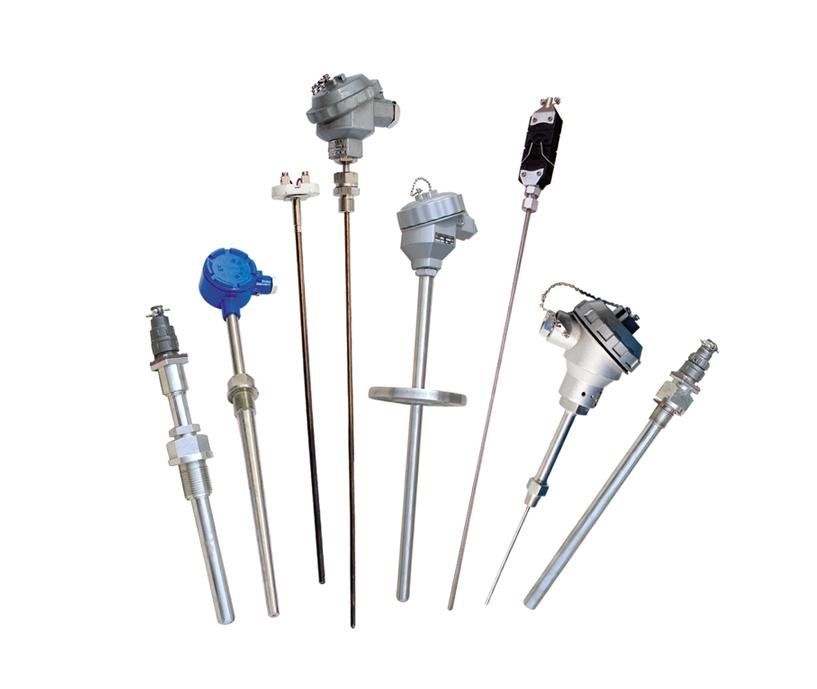

鎧裝熱電偶
WRN2-530B，WRE-530B，WRE2-530B，WRN-631B，WRN2-6310B，WRE-631B，WRE2-631B，WRN-620, WRN-621B，WRN-620A, WRN-621AB，WRN2-620, WRN2-621B，WRE-621B，WRE-621AB，WRE2-621B，WRN-631B，WRN2-631B，WRE-631B，
簡介
鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0℃~800℃范圍內的液體、蒸汽和其氣體介質以及固體表面的溫度。與裝配式熱電偶相比，鎧裝熱電偶具有可彎曲、耐高壓、熱響應時間短和堅固耐用等優點。
工作原理
是兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫工作端，接線端子端叫冷端，也稱參比端。當工作端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。鎧裝熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。鎧裝熱電偶的結構原理是，是由導體、高絕緣氧化鎂、外套1Cr18Ni9Ti不銹鋼保護管，經多次一體拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
特點
鎧裝熱電偶是溫度測量中應用最廣泛的溫度器件，他的主要特點就是測溫范圍寬，性能比較穩定，同時結構簡單，動態響應好，更能夠遠傳4-20mA電信號，便于自動控制和集中控制。熱電偶的測溫原理是基于熱電效應。將兩種不同的導體或半導體連接成閉合回路，當兩個接點處的溫度不同時，回路中將產生熱電勢，這種現象稱為熱電效應，又稱為塞貝克效應。閉合回路中產生的熱電勢有兩種電勢組成；溫差電勢和接觸電勢。溫差電勢是指同一導體的兩端因溫度不同而產生的電勢，不同的導體具有不同的電子密度，所以他們產生的電勢也不相同，而接觸電勢顧名思義就是指兩種不同的導體相接觸時，因?yàn)樗麄兊碾娮用芏炔煌援a(chǎn)生一定的電子擴散，當他們達到一定的平衡后所形成的電勢，接觸電勢的大小取決于兩種不同導體的材料性質以及他們接觸點的溫度。
國際上應用的熱電偶具有一個標準規范，國際上規定熱電偶分為八個不同的分度，分別為B，R，S，K，N，E，J和T，其測量溫度的最低可測零下270攝氏度，最高可達1800攝氏度，其中B，R，S屬于鉑系列的熱
電偶，由于鉑屬于貴重金屬，所以他們又被稱為貴金屬熱電偶而剩下的幾個則稱為廉價金屬熱電偶。熱電偶的結構有兩種，普通型和鎧裝型。普通性熱電偶一般由熱電極，絕緣管，保護套管和接線盒等部分組成，而鎧裝型熱電偶則是將熱電偶絲，絕緣材料和金屬保護套管三者組合裝配后，經過拉伸加工而成的一種堅實的組合體。但是熱電偶的電信號卻需要一種特殊的導線來進行傳遞，這種導線我們稱為補償導線。不同的熱電偶需要不同的補償導線，其主要作用就是與熱電偶連接，使熱電偶的參比端遠離電源，從而使參比端溫度穩定。補償導線又分為補償型和延長型兩種，延長導線的化學成分與被補償?shù)臒犭娕枷嗤菍?shí)際中，延長型的導線也并不是用和熱電偶相同材質的金屬，一般采用和熱電偶具有相同電子密度的導線代替。補償導線的與熱電偶的連線一般都是很明了，熱電偶的正極連接補償導線的紅色線，而負極則連接剩下的顏色。一般的補償導線的材質大部分都采用銅鎳合金。
