JD-2C型電壓繼電器是一款專為電力系統及工業設備電壓監測與保護設計的高性能控制器件。其核心功能在于實時監測線路電壓狀態，并在電壓異常時快速響應，為用電設備提供過壓、欠壓雙重保護，有效降低電壓波動對設備造成的潛在損害。

該產品采用高精度采樣電路與智能化處理技術，可精準識別電壓偏差。工作電壓范圍覆蓋50V至500V（可根據需求定制），支持交流/直流兼容設計，適應不同場景下的電壓監測需求。動作閾值支持連續調節，用戶可通過面板旋鈕或外部控制信號靈活設置保護參數，操作簡便且調節精度可達±1%。響應時間控制在20ms以內，確保在電壓異常初期即可觸發保護動作，最大限度減少設備停機風險。

結構設計方面，JD-2C采用工業級模塊化封裝，外殼選用阻燃耐高溫復合材料，內部電路經過多重絕緣防護處理，可在-25℃至+70℃環境下穩定運行。緊湊的導軌安裝結構配合清晰的LED狀態指示燈，既節省控制柜空間，又便于運維人員實時掌握設備狀態。產品兼容常規觸點輸出與數字信號輸出兩種模式，可無縫接入PLC系統或獨立組建保護網絡。

該繼電器適用于配電系統、電動機控制中心、新能源設備及自動化生產線等場景，特別在電壓波動頻繁的工況下表現出優異的穩定性。通過優化電磁兼容設計，產品具備較強的抗干擾能力，避免誤動作情況發生。維護周期建議每年進行觸點清潔與參數校準，合理使用條件下預期壽命可達10年以上。

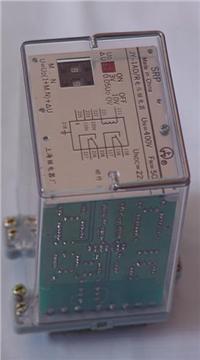

JD-2C電壓繼電器

1 概述

1.1 用途

JD系列電壓繼電器（以下簡稱繼電器）適用于電機、變壓器和輸電線路等設備的保護裝置中作過電壓保護或低壓閉鎖的動作元件。

1.2 特點

1.2.1 主回路由集成電路構成具有很高的準確度和返回系數，且動作速度快，功耗小，整定范圍寬。該繼電器在使用中，無震動，不存在觸點粘連及脫軸等現象。

1.2.2 采用BCD碼撥盤開關整定，直觀方便，改變整定值時無需校驗。

1.2.3 具有較高的抗干擾能力和可靠性。

1.3 型號含義

2 結構和工作原理

2.1 結構

JD–1A、2A采用固定安裝式屏前接線和屏后接線殼體。其外型及安裝開孔尺寸分別見《附錄》。

2.2 工作原理

本繼電器是以集成電路為核心器件構成的靜態式繼電器，被測量的交流電壓U~ 經隔離采樣變壓器降壓后得到與被測電壓成正比的U_i。U_i由整流器進行全波整流、定值整定回路輸出脈動電壓，再經濾波電路得到與U_i成正比的直流電壓U₀。在邏輯判別電路中U₀與直流參考電壓U_e進行比較：（1）在過電壓繼電器中，若直流電壓U₀高于參考電壓U_e，邏輯判別電路輸出正信號，出口繼電器動作，信號燈亮；（2）在低電壓繼電器中，若直流電壓U₀低于參考電壓U_e，邏輯判別電路輸出正信號，出口繼電器動作，信號燈亮。反之，邏輯判別電路輸出負信號，出口繼電器處于不動作狀態，信號燈滅。

繼電器的原理框圖見圖1，端子內部接線圖見圖2。（正視）

圖 1 原理框圖

圖 2 端子內部接線圖（正視）（未動作狀態）

3 主要技術數據

3.1 電壓調整范圍

本繼電器具有 1~60V、50~460V兩種電壓調整范圍，見表1 。

3.2 直流輔助電源

220V、110V（允許80~260V使用）；48V（允許變化±10%）。

3.3 整定誤差：在調整范圍內均不大于±3% 。

3.4 返回系數

低電壓繼電器不大于1.1，可調；過電繼電器不小于0.9，可調。

3.5 動作時間和返回時間

低電壓繼電器： 0.5倍整定值的動作時間不大于20ms；返回時間不大于27ms。

過電壓繼電器： 1.2倍整定值的動作時間不大于25ms；2倍整定值的動作時間不大于20ms；返回時間不大于30ms。

3.6 功率消耗

交流回路：在加動作值時不大于1.5VA；直流回路：動作前不大于1.5W，動作后不大于2.5W。

3.7 觸點性能

繼電器在電壓不大于250V，電流不大于1A的直流有感負荷、時間常數為5ms的電路中，觸點的斷開容量為30W。觸點允許長期接通電流為2A的負載。

3.8 電壽命不小于10⁴次。

3.9 絕緣電阻：在標準試驗大氣條件下，各導電電路對外露非帶電金屬部分及外殼之間，用開路電壓為500V的測試儀器分別測定其絕緣電阻值，應不小于300MΩ。

3.10 介質強度

在標準試驗大氣條件下，繼電器導電電路對外露非帶電金屬部分及外殼之間，以及在電氣上無聯系的不同電路之間，應能承受交流2kV(有效值)50Hz試驗電壓，歷時1min無絕緣擊穿或閃絡現象。

3.11 重量：JD–1A、2A重約0.5kg。

3.12 可替換相應產品對照表見表1。

3.13 繼電器的抗高頻干擾符合DL478–92（靜態繼電保護及安全自動裝置通用技術條件）。

表 1

型號	電壓整定范圍（V、AC）	觸點與數量		輔助電源	輔助電源端子號		可替代的繼電器型號	備注
型號	電壓整定范圍（V、AC）	動合	動斷	輔助電源	輔助電源端子號		可替代的繼電器型號	備注
JD–1A1	1~60 50~460	2		220V 110V 48V	4	6	DJ–122A	低電壓
JD–2A1	1~60 50~460	2			4	6	DJ–111	過電壓
JD–1A2	1~60 50~460		2		4	6	DJ–112A	低電壓
JD–2A2	1~60 50~460		2		4	6	DJ–121	過電壓
JD–1A3	1~60 50~460	1	1		4	6	DJ–112A DJ–122A DJ–132A	低電壓
JD–2A3	1~60 50~460	1	1		4	6	DJ–111 DJ–121 DJ–131	過電壓

4 整定方法

4.1 繼電器用BCD碼撥盤開關進行整定，其百位、十位、個位的讀數與整定值是一致的，單位是“伏”。例如：讀數為055（50~460V規格），則整定值為55V其它規格整定類似。

5 使用與維護

5.1 使用本繼電器時需加直流輔助電壓，接入直流電壓時，無需考慮電壓的極性，但應注意與額定電壓是否相符。

5.2 對于低電壓繼電器，當只加直流輔助電源時，因交流電壓為零而低于動作值，繼電器處于動作狀態。

5.3 在調整繼電器定值時，必須使輸入端斷電，嚴禁帶電插拔內部元件。

5.4 繼電器采用CMOS集成電路元件構成，在調試使用過程中應按照有關要求進行，例如所接儀器必須良好接地等。

6 供應成套性

隨產品一起供應的有：

a. 產品合格證；

b. 按合同規定供應的備品，備件及安裝附件。

7 訂貨須知

訂貨時請指明：

a. 產品型號、名稱、數量；

b. 輔助直流電壓額定值；

c. 整定范圍；

d. 特殊技術要求；

e. 交貨日期和地址。
