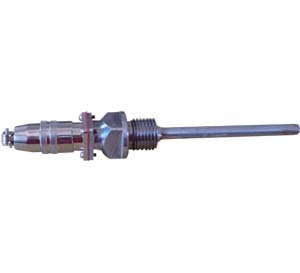

熱電阻WZP-220ABWZP2-220AB
以下是上海雙旭電子有限公司生產的WZP-220AB和WZP2-220AB裝配式熱電阻的產品介紹，基于公開信息整理：
一、產品定位與功能
該系列屬于工業測溫領域廣泛應用的裝配式鉑熱電阻，采用鉑電阻（Pt100）作為核心感溫元件。其設計延續了經典結構，適用于需穩定監測-200℃至420℃溫度范圍的工業場景，尤其在管道、設備等固定安裝環境中表現出較好的適應性25。
二、核心結構特性
-
雙支與單支型號區分
- WZP2-220AB為雙支結構，內含兩組獨立測溫元件，可同時輸出兩路溫度信號，適用于需冗余備份或同步監測不同位置的場合。
- WZP-220AB為單支型號，滿足基礎測溫需求12。
-
防護與安裝設計
- 防水接線盒（AB后綴）：提升在潮濕、粉塵環境中的耐用性。
- 固定螺紋接口：標配M27×2或G3/4螺紋，支持牢固安裝于管道或設備壁25。
- 護套管材質：采用1Cr18Ni9Ti不銹鋼，兼顧耐腐蝕性與機械強度，公稱壓力可達10MPa5。
-
感溫元件工藝
鉑電阻絲雙繞于絕緣骨架上，減少振動影響，提升長期穩定性。測溫時反映被測介質的平均溫度1。
三、典型技術參數
四、應用場景優勢
- 系統集成適配性：可直接與溫度變送器、智能儀表配套使用，簡化控制系統布線1。
- 環境耐受性：防水設計及不銹鋼護套應對復雜工況，減少維護頻次25。
- 可靠性設計：雙支型號為關鍵設備提供雙重數據保障，降低單點故障風險14。
此介紹基于企業公開的產品型譜與技術描述整理，具體配置需以實際需求為準。如需完整技術文檔或定制選項，建議參考制造商資料125。
熱電阻：
MWFT-1，MWFT-2，MWFT-3，WZP-120B，WZP-121B，WZP-130B，WZP-131B，WZP2-120B，WZP2-121B，WZP2-130B，WZP2-131B，WZC-120B，WZC-130B，WZP-220B，WZP-221B，
WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220ABWZP2-220AB，WZC-220B，WZC-120B，
熱電阻是中低溫區最常用的一種溫度檢測器。它的主要特點是測量精度高，性能穩定。其中鉑熱電阻的測量精確度是最高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。
主要特點
簧式感溫元件，抗振性能好；
·測溫精度高；
·機械強度高，耐高溫耐壓性能好；
·進口薄膜電阻元件，性能可靠穩定。
工作原理
熱電阻的測溫原理是基于導體或半導體的電阻值隨著溫度的變化而變化的特性。熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，現在已開始采用鎳、錳和銠等材料制造熱電阻。熱電阻通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它二次儀表上。
|
