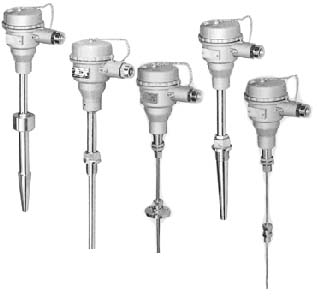

WRNK231D/隔爆熱電偶WRNK-231D
以下是關于上海雙旭電子有限公司 WRNK231D/隔爆熱電偶 WRNK-231D 的產品介紹，綜合相關技術信息整理而成：
一、核心功能與適用場景
WRNK231D 是一款專為特殊工況環境設計的隔爆型熱電偶，主要應用于化工、石油、冶金等存在易燃易爆介質的工業現場。其核心功能是通過實時監測溫度變化，將信號轉換為電信號輸出，為生產系統的安全控制和過程管理提供可靠支持46。
二、關鍵技術特點
- 防爆安全設計
- 采用間隙隔爆原理，接線盒具備高強度密封結構，能有效隔離內部電弧或火花，防止外部危險氣體被引燃，確保在易燃環境中的安全運行46。
- 耐高溫與耐腐蝕性能
- 電極材料：鎳鉻-鎳硅（NiCr-NiSi），搭配 GH3030 或 1Cr18Ni9Ti 合金外殼，耐受溫度范圍廣，短期最高可達 800℃1。
- 保護管直徑：支持 1.5mm–8.0mm 多種規格，適配不同安裝場景1。
- 精準測溫能力
- 分度號為 K 型（鎳鉻-鎳硅），測溫范圍覆蓋 -40℃ 至 800℃，誤差控制在 ±2.5℃ 或 ±0.0075∣t∣（t 為實際溫度）1。
- 快速響應特性
- 熱響應時間 τ0.5（50%階躍響應） 低至 0.15秒（直徑≤1.5mm），滿足動態溫度監測需求1。
三、結構設計與安裝適配性
- 靈活安裝選項：提供無固定裝置、固定/可動卡套式、固定/可動法蘭式共 5 種結構，支持一次性或多次重復固定1。
- 防護等級：接線盒具備防水、防塵設計，適應復雜工業環境5。
- 絕緣性能：絕緣電阻達 1000MΩ·m（即 1 米長度電阻為 1000MΩ），保障信號傳輸穩定性1。
四、典型應用領域
- 化工流程監控：反應釜、蒸餾塔、儲罐的溫度安全監測；
- 能源設備管理：鍋爐、蒸汽輪機運行溫度實時反饋；
- 高危場景防護：油氣儲存區、易燃?xì)怏w處理單元的溫度控制46。
五、可靠性保障
產品設計遵循工業安全規范，結構堅固且維護簡便，長期運行穩定性高，適用于連續生產的工業場景46。
注：以上信息基于公開技術資料整理，具體參數以實際產品說明書為準。
隔爆熱電偶
SBWZ-4484，SBWZ-44SI，SBWZ-2484，SBWZ-44SI，SBWR-4284，SBWR-440I，SBWR-2284，SBWR-440I，SBWR-4184，SBWR-440I，SBWR-2184/440I，SBWR-4281/240KI，
WRER-01，WRNK-841n*D，WZPN-631，WZPN-231，WZPN2-431，WRN-230，WZP-120B，WRN2-240A，WZPM-201B，WZCM-201，WRN-240A，WZC-220B，WZPK2-106SA，WREK-841n*D，WRNK-842n*D，WRNK-131，WRNK-231D
隔爆熱電偶是一種溫度傳感器，隔爆熱電偶在化學工業自控系統中應用極廣，隔爆熱電偶通過溫度傳感器， 可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。
在化工廠，生產現場常伴有各種易燃、易爆等 化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，本公司生產的隔爆型熱電偶產品,適用于 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
工作原理:
如果由兩種不同成份的均質導體(熱電極)組成閉合回路,當兩端存在溫度梯度時,回路中就有電流通過,那么兩端之間就存在熱電勢( 如下圖所示)
隔爆原理:
利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度不傳到腔外
特 點 :
按符合國際IEC標準的最新防爆規程GB3836設計;
采用兩腔式隔爆結構,更換測溫元件簡便,使用安全可靠
隔爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。
注意事項：
維修維護時請斷電操作
