WRN010/高溫耐磨熱電偶WRN-010
以下是關于上海雙旭電子有限公司 WRN-010 高溫耐磨熱電偶的產品介紹，結合公開技術信息整理：
一、核心結構與工作原理
WRN-010 屬于裝配式高溫耐磨熱電偶，由 鎳鉻-鎳硅（K型）熱電極、金屬碳化硅（再結晶）耐磨保護管、高密度絕緣套管、防塵接線盒及連接部件構成。其工作原理基于熱電效應：當測溫端與參比端存在溫差時，回路中產生熱電動勢，通過配套儀表轉換為溫度值。測溫范圍覆蓋 0~1000℃，滿足工業高溫場景需求36。
二、材料與性能優勢
-
耐磨保護管
采用 特種金屬碳化硅材料，氣孔率接近零，硬度達 Hv27Mpa。具有以下特性：
- 抗沖刷性強：適用于水泥窯下料口、風管等高流速介質環境4；
- 高溫抗氧化：長期在 1100℃ 工況下穩定性優異，壽命較常規材質提升數倍4；
- 耐化學腐蝕：耐受酸堿性氣氛侵蝕，適用于復雜工業介質4。
-
熱響應與絕緣性能
- 熱響應時間 T0.5 ≤ 120秒（視安裝深度而定）；
- 常溫絕緣電阻 ≥100MΩ，保障信號傳輸穩定性4。
三、典型應用場景
專為高溫、高磨損環境設計，尤其適配：
- 水泥生產線：三級筒/四級筒錐體（600~900℃）、分解爐（1000~1320℃）、窯頭罩高溫區4；
- 電力、冶金設備：鍋爐煙道、高溫風管、燒結機等需長期耐受顆粒沖刷的測溫點36。
四、安裝與維護特點

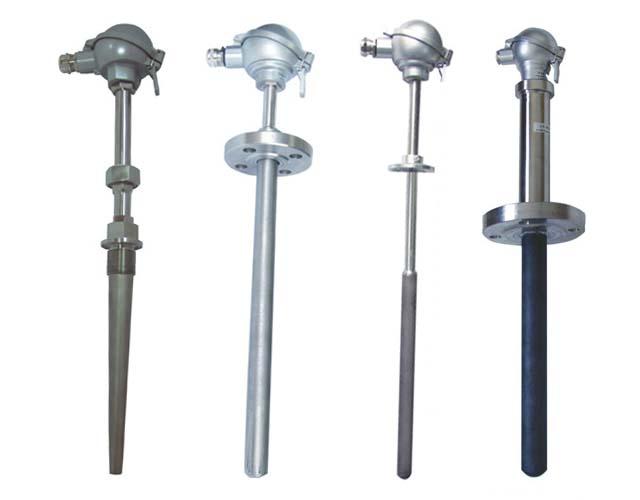

- 提供 螺紋接口、活動法蘭、固定法蘭 三種安裝方式，適應性靈活；
- 建議每運行 60個工作日 對熱電偶進行 90°旋轉調整，均勻分攤磨損以延長使用壽命；
- 測溫元件支持單獨更換，降低維護成本4。
五、配套與兼容性
可與 DCS系統、PLC、數顯儀表、記錄儀 等無縫連接，實現溫度實時監控與調節46。
以上信息整合自企業公開技術資料，如需完整參數或定制需求，可進一步咨詢廠商346。
高溫耐磨熱電偶
WZP -431C，WZP2-420C，WZP2-421C，WZP2-430C，WZP2-431C,WZC-420C，WZC-430C，WZP -420D，WZP -421D，WZP -430D，WZP -431D，WZP2-420D，WZP2-421D，WZP2-430D，WZP2-431D，WZC-420D，WZC-430D，WRE-892M，WRE-891M，WRE-890M，WREK-101，WREK-121，WREK-131，WREK-181，WREK-187，WREK-191，WREK-102，WREK-122，WREK-132，
高溫耐磨熱電偶 是電廠循環流化訂鍋爐,沸騰鍋爐,粉磨煤機造氣爐和水泥廠系列窯頭,窯尾,爐頭罩及化工,冶煉等高溫耐磨環境較為理想的高技術類專用產品,G系列博采眾長,采用獨特的工藝配方,在失態平衡中制作出耐磨合金該產品與普通不銹鋼金屬,金屬陶瓷保護管,與市場上同類耐磨合金保護管相比,其使用壽命提高1-5倍.由于環境溫度差,溫控點過高,振動較大,鼓風機風速過高,磨損嚴重,造成溫度測量非常困難,使用壽命很短暫,一般的耐磨合金只有10-90天就磨透損壞,燒彎,折斷,造成熱電偶損壞,給用戶帶來很大的損失和不必要的麻煩,本公司生產的G系列彌補了這個缺點.
G系列抗沖刷,耐磨熱電偶經過數百廠家,每年近萬次的使用,反應很好,在很多場合具有領先同行的實力,完全可以同進口產品相媲美.該產品具有抗振,耐磨,耐腐蝕,靈敏度高,穩定性好,準確性高,使用壽命長等優點,是目前電廠,水泥廠,化工冶煉廠等高溫耐磨領域首選溫度測量保護管.
高溫耐磨熱電偶WRN-420,WRN-420A,WRN2-420,WRE-420,WRE-420A,WRE2-420,WRN-430,WRN2-430,WRE-430, WRE2-430, WRN-420,WRN-420A.WRN2-420,WRE-420,WRE-420A,WRE2-420,WRN-430,WRN2-430,WRE-430,WRE2-430,WRN-520,WRN2-520,WRE-520,,WRE2-520,WRN-530,WRN2-530,WRE-530, WRE2-530, WRN-621,WRN-621A,WRN2-621,WRE-621,WRE-621A,WRE2-621,WRN-631,WRN2-631,WRE-631, WRE2-631. WRN-620，WRN-621,WRN-620A, WRN-621A,WRN2-620, WRN2-621,WRE-621,WRE-621A,WRE2-621,WRN-631,WRN2-631,WRE-631,WRE2-631,WRN-624,WRN-625,WRE-624,WRE-625,WRN-001,WRE-001,WRN-001,WRE-001,WRN-010,WRE-010,WRR-010,WRR2-010,WRP-010, WRP2-010, WRP-100，WSSX-412，WSSX-402
高溫耐磨熱電偶是電廠循環流化訂鍋爐,沸騰鍋爐,粉磨煤機造氣爐和水泥廠系列窯頭,窯尾,爐頭罩及化工,冶煉等高溫耐磨環境較為理想的高技術類專用產品,G系列博采眾長,采用獨特的工藝配方,在失態平衡中制作出耐磨合金該產品與普通不銹鋼金屬,金屬陶瓷保護管,與市場上同類耐磨合金保護管相比,其使用壽命提高1-5倍.由于環境溫度差,溫控點過高,振動較大,鼓風機風速過高,磨損嚴重,造成溫度測量非常困難,使用壽命很短暫,一般的耐磨合金只有10-90天就磨透損壞,燒彎,折斷,造成熱電偶損壞,給用戶帶來很大的損失和不必要的麻煩,本公司生產的G系列彌補了這個缺點.
G系列抗沖刷,耐磨熱電偶經過數百廠家,每年近萬次的使用,反應很好,在很多場合具有領先同行的實力,完全可以同進口產品相媲美.該產品具有抗振,耐磨,耐腐蝕,靈敏度高,穩定性好,準確性高,使用壽命長等優點,是目前電廠,水泥廠,化工冶煉廠等高溫耐磨領域首選溫度測量保護管.
主要技術參數
電氣出口：M20×1.5，NPT1/2
耐磨頭硬度：HRC60-65
防護等級：IP65
主要技術參數
(耐磨型)
|
名稱
|
分度號
|
測溫范圍℃
|
允許偏差△t℃
|
|
鎳鉻－鎳硅熱電偶
|
K
|
0-600
|
±2.5℃或0.75%t
|
|
鎳鉻－康銅熱電偶
|
E
|
|
|
|
鉑電阻
|
Pt100
|
-200-420
|
A級或B級
|
|
銅電阻
|
Cu50
|
－50-100
|
±(0.3+6.0×10-3t)
|
