WRP2120/裝配式熱電偶WRP2-120
以下是關于上海雙旭電子有限公司生產的WRP2120/WRP2-120裝配式熱電偶的產品介紹，基于公開信息整理：
一、產品概述
WRP2120/WRP2-120裝配式熱電偶是工業溫度測量領域的核心傳感器，采用鉑銠10-鉑（分度號）材料體系14。該產品設計用于直接測量生產過程中液體、蒸汽、氣體介質及固體表面的溫度，支持與顯示儀表、記錄儀及電子調節器配套使用，適用于0℃~1600℃的寬溫域場景16。
二、核心性能參數
- 溫度測量范圍與精度
- 測溫范圍：0℃~1600℃；
- 允許誤差：±1.5℃或±0.25%t（t為實測溫度值），滿足工業場景的高穩定性需求16。
- 熱響應特性
- 熱響應時間（T0.5）定義為溫度階躍變化時輸出變化達50%所需時長，其表現與保護管結構及介質流速相關15。
- 機械結構強度
- 公稱壓力指保護管在室溫下可承受的靜態外壓，實際工作壓力受材質、壁厚、安裝方式及介質流速綜合影響14。
三、結構設計特點
- 保護管與置入深度
采用金屬保護管（常見規格Φ16mm），最小置入深度建議不小于保護管外徑的8~10倍，確保測量準確性14。
- 接線盒配置
標配不銹鋼防濺式接線盒，提升潮濕、粉塵環境下的防護能力23。
- 安裝靈活性
支持無固定裝置或固定螺紋安裝（如WRN-230型），適配不同工業設備接口4。
四、應用場景
廣泛用于冶金、化工、電力等行業的高溫過程監控，如鍋爐溫度檢測、熔融金屬測溫及反應釜控溫系統64。其鉑銠材質耐高溫氧化特性，保障了長期使用的可靠性1。
五、使用注意事項
- 絕緣電阻（常溫）：長度≥1米時，絕緣電阻值與長度的乘積≥100 MΩ·m（測試條件：DC 500V±50V）1；
- 避免在超過公稱壓力或機械沖擊環境下安裝，以防保護管破裂4。
本介紹整合自上海雙旭電子有限公司公開產品資料，實際參數以官方技術文檔為準。

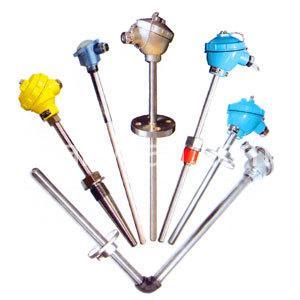

裝配式熱電偶
WRE2-12B,WRN-13B,WRE-13B,WRN2-13B,WRE2-13B,WRN-14B,WRE-14B,WRN2-14B,WRE2-14B,WRN-15B,WRE-15B,WRN2-15B,WRE2-15B,WRN-15AB,WRE-15AB,WRN2-15AB,WRE2-15AB,WRN-4318,WRE-4318,,WN2-4318,WRE2-4318,WRN-43C,WRE-43C,WRN2-43C,WRE2-43C,WRR-120,WRR-121, WRR2-120,WRR2-121,WRP-120,WRP-121,WRP2-120,,
裝配式熱電偶
工業用裝配式熱電偶由江蘇天能自動化儀表有限公司生產，工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。
裝配式熱電偶
的詳細介紹
本廠主要生產熱電偶、熱電阻等一次儀表、生產的裝配式熱電偶采用國際IEC標準。同時，采用機械電子工業部熱電偶統一設計的系列、型譜。
裝配熱電偶的概述
工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
可選型號
B型、S型、K型、E型
