WRER01/套管式熱電偶WRER-01
以下是上海雙旭電子有限公司生產的套管式熱電偶WRER-01（型號：WRER01）的產品介紹，嚴格依據公開技術資料整理：
一、產品結構與工作原理
WRER-01采用熱套式分離設計，由保護套管與熱電偶芯體兩部分組成3。其測溫原理基于兩種不同金屬導體（熱電極）構成的閉合回路：當兩端存在溫度梯度時，回路中產生熱電動勢，通過轉換電信號實現對介質溫度的精確測量12。保護套管與熱電偶可獨立安裝，用戶可先將套管焊接在設備或管道上，再插入熱電偶芯體，大幅提升維護便捷性3。
二、核心性能特點
-
耐高溫高壓
- 測溫范圍：0~600℃（常規）至0~800℃（擴展）13；
- 保護套管材質為1Cr18Ni9Ti不銹鋼，可承受靜態外壓達公稱壓力的1.5倍15，最高工作壓力29.4MPa3，適用于蒸汽管道、鍋爐等高溫高壓場景。
-
長壽命與穩定性
- 保護套管采用整體深盲孔加工技術，端部無焊接結構，顯著提升機械強度與抗沖擊性能3；
- 常溫絕緣電阻≥100MΩ（長度≤1米），長度超1米時電阻值與長度乘積≥100MΩ·m（測試條件：15~35℃、濕度45%）15。
-
環境適應性
- 防護等級滿足防水要求，適合石化、電力等復雜工業環境8；
- 可定制螺紋接口（如M33×2或NPT1"），適配不同安裝需求38。
三、典型應用場景
- 能源工業：鍋爐溫度監測、蒸汽管道控溫3；
- 流程工業：石油化工反應器、高溫介質儲罐78；
- 環保領域：煙道及風道廢氣溫度測量3。
四、技術優勢總結
WRER-01通過分離式結構設計，兼顧了高壓力耐受性與維護便利性，其深盲孔加工工藝和優質不銹鋼材質保障了在600℃~800℃工況下的長期穩定運行，為工業溫度監測提供可靠解決方案135。
注：以上信息綜合自企業公開技術文檔1358，未涉及營銷性表述。實際參數可能因配置調整，建議以官方最新資料為準。
WRER01/套管式熱電偶WRER-01
以下是上海雙旭電子有限公司生產的套管式熱電偶WRER-01的產品介紹，綜合公開技術信息整理而成：
一、核心功能與測溫性能
-
溫度測量范圍
WRER-01適用于0~800℃的工業溫度監測場景，可滿足多數工業設備對中高溫段的精準監控需求。其測溫原理基于兩種不同金屬導體閉合回路的熱電動勢效應，通過溫度梯度轉化為電信號實現測溫1。
-
材料與結構設計
- 采用鎳鉻-鎳硅材質作為熱電極，保障溫度信號的穩定傳導1；
- 配備錐形保護套管，提升機械強度與耐壓性，常規工況下可承受靜態外壓的1.5倍45；
- 螺紋固定設計增強安裝穩固性，適用于管道、反應釜等復雜工業環境3。
二、關鍵特性
-
響應速度優化
熱響應時間（T0.5）控制合理，能快速反饋溫度階躍變化，減少監測延遲3。
-
耐用性與安全性
- 保護套管最小插入深度為管徑的8~10倍，確保測量端與環境充分接觸3；
- 常溫絕緣電阻值≥100MΩ·m（測試條件：15~35℃/濕度45%），有效防止漏電風險4。
-
環境適應性
可應用于蒸汽、氣體介質及固體表面測溫，兼容顯示儀表與調節器聯動7。
三、應用場景
適合火力發電、化工流程、機械制造等領域，用于鍋爐、熔爐、蒸汽管道等設備的溫度監控，兼顧穩定性與長期使用需求18。
注：以上信息整合自企業公開技術文檔，具體參數以實際產品為準。如需完整規格或選型支持，可參考相關產品頁面14。

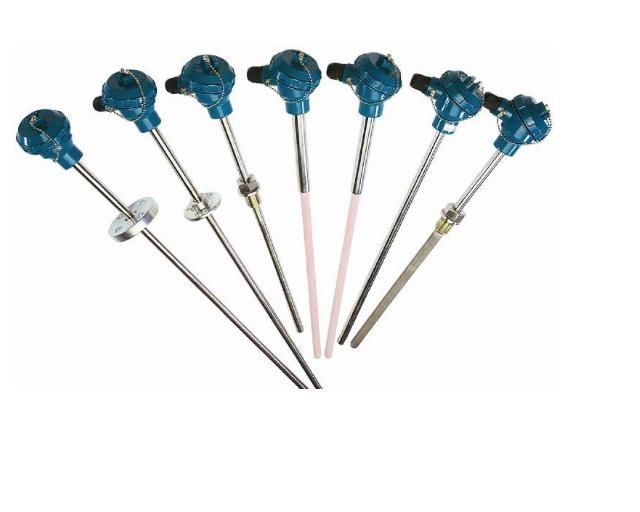

套管式熱電偶
WRNK-841n﹡D,WRNK-842n﹡D,WREK-841n﹡D.WREK-842n﹡D,WRNK-841n﹡I,WRNK-842n﹡I,WREK-841n﹡I.WREK-842n﹡I,WREK-842n﹡I,WRN-240A,WRN2-240A,WRE-240A,WRE2-240A,WRN-640A,WRN2-640A,WRE-640A,WRE2-640A,WRN-440A,WRN2-440A,WRE-440A,WRE2-440A,WRNK-240,WRNK2-240,WREK-240,WREK2-240,WRNK-440,WRNK2-440,WREK-440,WREK2-440,WRN-74O,WRN2-74O,WRN-74O,WRN2-74O,WRNR-15,WRNR2-15,WRNR-15A,WRNR2-15A,WRER-15,WRER2-15,WRER-15A,WRER215A,WRN-624,WRN-625,WRE-624,WRE-625,WRNR-12,WRER-12,WRNR2-12,WRER2-12,WRNR-13,WRNR2-13,WRER-13,WRER2-13,WRNR-14,WRNR2-14,WRER14,WRER2-14,WRN-631,WRN2-631,WRNR-01,WRER-01,WRNR2-01,WRER2-01,WRN-130,WRN2-130,WRN-230,WRN2-230,WRN-330,WRN2-330,WRN2-430,WRN-430,WRE-130,WRE2-130,
產品簡介
套管式熱電偶，作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中氣體，液體和蒸氣的溫度。不僅用于發電廠管道測溫，同時也用于其他工業部門的測溫。
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-12B
|
K
|
0～800℃
|
9.8
|
|
1Cr18Ni19Ti
|
|
WRE-12B
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-12B
|
K
|
0～800℃
|
|
WRE2-12B
|
E
|
0～600℃
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-13B
|
K
|
0～600
|
≤29.4
|
≤100
|
0Cr18Ni12Mo2Ti
|
|
WRE-13B
|
E
|
|
雙支熱電偶
|
WRN2-13B
|
K
|
|
WRE2-13B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-14B
|
K
|
0～340
|
≤2.94
|
≤30
|
1Cr18Ni9Ti
|
|
WRE-14B
|
E
|
|
雙支熱電偶
|
WRN2-14B
|
K
|
|
WRE2-14B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-15B
|
K
|
0～260
|
≤2
|
≤9
|
M33×2
|
|
WRE-15B
|
E
|
|
雙支熱電偶
|
WRN2-15B
|
K
|
|
WRE2-15B
|
E
|
|
單支熱電偶
|
WRN-15AB
|
K
|
ZGI″(NPT″)
|
|
WRE-15AB
|
E
|
|
雙支熱電偶
|
WRN2-15AB
|
K
|
|
WRE2-15AB
|
E
|
固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-4318
|
K
|
0～800℃
|
4
|
|
1Cr18Ni9Ti
|
|
WRE-4318
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-4318
|
K
|
0～800℃
|
|
WRE2-4318
|
E
|
0～600℃
|
錐形固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-43C
|
K
|
0～800℃
|
4
|
＜80
|
1Cr18Ni19Ti
|
|
WRE-43C
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-43C
|
K
|
0～800℃
|
|
WRE2-43C
|
E
|
0～600℃
|
