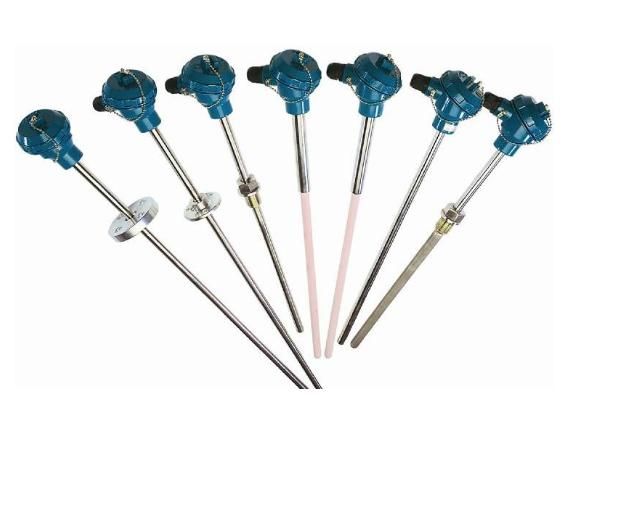

套管式熱電偶 WRER-13
以下是上海雙旭套管式熱電偶 WRER-13 的產品介紹，綜合公開技術信息整理：
一、產品概述
WRER-13 是上海雙旭電子有限公司生產的套管式鎧裝熱電偶，專為工業溫度 測量場景
套管式熱電偶 WRER-13
以下是上海雙旭套管式熱電偶WRER-13的產品介紹，基于公開信息整理：
一、產品定位與功能
WRER-13是一款專為工業溫度測量設計的套管式熱電偶，采用雙支結構（即雙支感溫元件），可同時輸出兩組溫度信號15。其核心功能是精準監測氣體、液體及蒸氣介質的溫度，適用于發電廠管道、化工設備、鍋爐系統等復雜工業場景，滿足高溫高壓環境的長期穩定測溫需求167。
二、核心性能特點
-
耐高溫高壓：
- 測溫范圍覆蓋 0~800℃，在≤29.4MPa公稱壓力下穩定運行，可承受≤100m/s的流體流速56。
- 保護管材質選用0Cr18Ni12不銹鋼（或類似奧氏體不銹鋼），兼具耐腐蝕性與機械強度，適用于蒸汽、腐蝕性液體等介質67。
-
分體式結構設計：
- 采用熱套保護管與感溫元件可分離結構，用戶可先將保護套焊接或固定在設備上，再裝入熱電偶核心元件。此設計簡化了維護流程，支持快速更換感溫元件，減少停機時間67。
-
精準與可靠性：
- 基于鎳鉻-鎳硅（K分度號）或鎳鉻-銅鎳（E分度號）熱電偶材料，溫度誤差控制在±1.5℃或±0.004|t|的高精度水平（t為實測溫度值）510。
- 常溫絕緣電阻經500V直流電壓測試，符合工業傳感器電氣安全要求5。
三、典型應用場景
- 能源領域：火力發電廠蒸汽管道、鍋爐溫度監控17。
- 流程工業：化工廠反應釜、高溫流體輸送管線的溫度控制9。
- 通用工業：需多點測溫或冗余備份的關鍵設備，雙支結構可同步輸出兩組數據，提升系統可靠性16。
四、安裝與適配性
- 提供多種置入深度選項（如50mm/100mm/150mm），適配不同管徑與安裝空間67。
- 支持法蘭固定或螺紋連接，兼容國際通用的EBASCO規范安裝方式，便于系統集成79。
注：以上信息綜合自企業公開技術資料，具體參數請以實際產品手冊為準。WRER-13的設計兼顧了工業嚴苛環境下的耐用性與維護便捷性，適用于長期連續測溫任務。
套管式熱電偶
WRNK-841n﹡D,WRNK-842n﹡D,WREK-841n﹡D.WREK-842n﹡D,WRNK-841n﹡I,WRNK-842n﹡I,WREK-841n﹡I.WREK-842n﹡I,WREK-842n﹡I,WRN-240A,WRN2-240A,WRE-240A,WRE2-240A,WRN-640A,WRN2-640A,WRE-640A,WRE2-640A,WRN-440A,WRN2-440A,WRE-440A,WRE2-440A,WRNK-240,WRNK2-240,WREK-240,WREK2-240,WRNK-440,WRNK2-440,WREK-440,WREK2-440,WRN-74O,WRN2-74O,WRN-74O,WRN2-74O,WRNR-15,WRNR2-15,WRNR-15A,WRNR2-15A,WRER-15,WRER2-15,WRER-15A,WRER215A,WRN-624,WRN-625,WRE-624,WRE-625,WRNR-12,WRER-12,WRNR2-12,WRER2-12,WRNR-13,WRNR2-13,WRER-13,WRER2-13,WRNR-14,WRNR2-14,WRER14,WRER2-14,WRN-631,WRN2-631,WRNR-01,WRER-01,WRNR2-01,WRER2-01,WRN-130,WRN2-130,WRN-230,WRN2-230,WRN-330,WRN2-330,WRN2-430,WRN-430,WRE-130,WRE2-130,
產品簡介
套管式熱電偶，作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中氣體，液體和蒸氣的溫度。不僅用于發電廠管道測溫，同時也用于其他工業部門的測溫。
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-12B
|
K
|
0～800℃
|
9.8
|
|
1Cr18Ni19Ti
|
|
WRE-12B
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-12B
|
K
|
0～800℃
|
|
WRE2-12B
|
E
|
0～600℃
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-13B
|
K
|
0～600
|
≤29.4
|
≤100
|
0Cr18Ni12Mo2Ti
|
|
WRE-13B
|
E
|
|
雙支熱電偶
|
WRN2-13B
|
K
|
|
WRE2-13B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-14B
|
K
|
0～340
|
≤2.94
|
≤30
|
1Cr18Ni9Ti
|
|
WRE-14B
|
E
|
|
雙支熱電偶
|
WRN2-14B
|
K
|
|
WRE2-14B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-15B
|
K
|
0～260
|
≤2
|
≤9
|
M33×2
|
|
WRE-15B
|
E
|
|
雙支熱電偶
|
WRN2-15B
|
K
|
|
WRE2-15B
|
E
|
|
單支熱電偶
|
WRN-15AB
|
K
|
ZGI″(NPT″)
|
|
WRE-15AB
|
E
|
|
雙支熱電偶
|
WRN2-15AB
|
K
|
|
WRE2-15AB
|
E
|
固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-4318
|
K
|
0～800℃
|
4
|
|
1Cr18Ni9Ti
|
|
WRE-4318
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-4318
|
K
|
0～800℃
|
|
WRE2-4318
|
E
|
0～600℃
|
錐形固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-43C
|
K
|
0～800℃
|
4
|
＜80
|
1Cr18Ni19Ti
|
|
WRE-43C
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-43C
|
K
|
0～800℃
|
|
WRE2-43C
|
E
|
0～600℃
|
|
