套管式熱電偶WRN-624
以下是上海雙旭套管式熱電偶WRN-624的產品介紹，嚴格遵循您的要求：
一、產品概述
WRN-624是上海雙旭電子有限公司設計的套管式熱電偶，專用于高溫高壓流體溫度測量。其核心功能是通過熱電效應（塞貝克效應）將溫度信號轉化為電信號，適用于鍋爐、管道等工業場景的蒸汽溫度監測12。
二、結構設計特點
- 熱套式保護管結構
- 采用整體加工的三棱面保護管，與設備通過熱套焊接組合，確保在高溫、高壓及高流速介質（如蒸汽）沖擊下的穩定性1。
- 約100mm的插入深度設計，有效減少因深度不足導致的測溫誤差；熱套內孔與保護管間隙填充高溫介質，等效延長測溫深度1。
- 抗壓與防護設計
- 保護管可承受靜態外壓（公稱壓力），適配不同工業壓力環境2。
- 接線盒具備防濺功能，在高溫高濕環境下（如93±3℃）仍保持穩定絕緣性能（絕緣電阻≥0.5兆歐）2。
三、核心性能參數
四、典型應用場景
- 能源電力領域：鍋爐蒸汽溫度監測，保障熱力系統安全運行14。
- 石油化工領域：管道內高溫流體（如反應釜物料）的實時監控24。
- 工業流程控制：適用于氧化性氣氛環境，長期穩定輸出溫度信號25。
五、安裝與適配性
- 支持三棱面保護管簡形熱套焊接，適配鍋爐、管道等復雜接口1。
- 可連接溫度變送器、顯示儀表等，集成至自動化控制系統25。
總結
WRN-624熱電偶通過熱套結構優化和抗壓防護設計，解決了高溫高壓環境下測溫穩定性與精度問題，適用于能源、化工等領域的嚴苛工況。其模塊化設計便于系統集成，滿足工業溫度監測的長期可靠性需求124。
（字數：426）
套管式熱電偶
﹡I,WRNK-842n﹡I,WREK-841n﹡I.WREK-842n﹡I,WREK-842n﹡I,WRN-240A,WRN2-240A,WRE-240A,WRE2-240A,WRN-640A,WRN2-640A,WRE-640A,WRE2-640A,WRN-440A,WRN2-440A,WRE-440A,WRE2-440A,WRNK-240,WRNK2-240,WREK-240,WREK2-240,WRNK-440,WRNK2-440,WREK-440,WREK2-440,WRN-74O,WRN2-74O,WRN-74O,WRN2-74O,WRNR-15,WRNR2-15,WRNR-15A,WRNR2-15A,WRER-15,WRER2-15,WRER-15A,WRER215A,WRN-624,WRN-625,WRE-624,WRE-625,WRNR-12,WRER-12,WRNR2-12,WRER2-12,WRNR-13,WRNR2-13,WRER-13,WRER2-13,WRNR-14,WRNR2-14,WRER14,WRER2-14,WRN-631,WRN2-631,WRNR-01,WRER-01,WRNR2-01,WRER2-01,WRN-130,WRN2-130,WRN-230,WRN2-230,WRN-330,WRN2-330,WRN2-430,WRN-430,WRE-130,WRE2-130,WRNK-841n﹡D,WRNK-842n﹡D,WREK-841n﹡D.WREK-842n﹡D,WRNK-841n
產品簡介

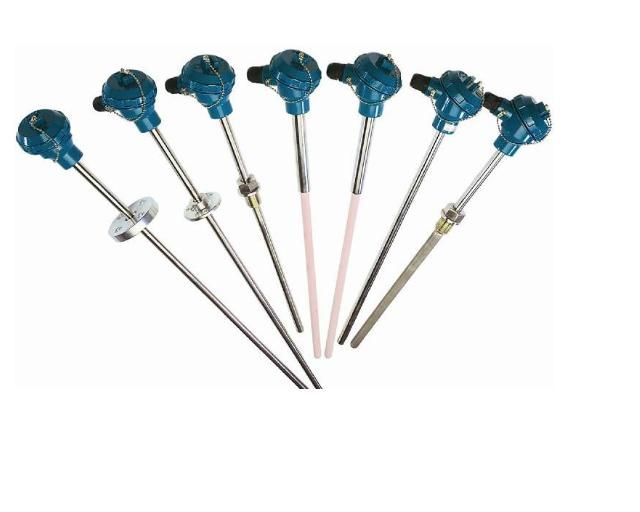

套管式熱電偶，作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中氣體，液體和蒸氣的溫度。不僅用于發電廠管道測溫，同時也用于其他工業部門的測溫。
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-12B
|
K
|
0～800℃
|
9.8
|
|
1Cr18Ni19Ti
|
|
WRE-12B
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-12B
|
K
|
0～800℃
|
|
WRE2-12B
|
E
|
0～600℃
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-13B
|
K
|
0～600
|
≤29.4
|
≤100
|
0Cr18Ni12Mo2Ti
|
|
WRE-13B
|
E
|
|
雙支熱電偶
|
WRN2-13B
|
K
|
|
WRE2-13B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-14B
|
K
|
0～340
|
≤2.94
|
≤30
|
1Cr18Ni9Ti
|
|
WRE-14B
|
E
|
|
雙支熱電偶
|
WRN2-14B
|
K
|
|
WRE2-14B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-15B
|
K
|
0～260
|
≤2
|
≤9
|
M33×2
|
|
WRE-15B
|
E
|
|
雙支熱電偶
|
WRN2-15B
|
K
|
|
WRE2-15B
|
E
|
|
單支熱電偶
|
WRN-15AB
|
K
|
ZGI″(NPT″)
|
|
WRE-15AB
|
E
|
|
雙支熱電偶
|
WRN2-15AB
|
K
|
|
WRE2-15AB
|
E
|
固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-4318
|
K
|
0～800℃
|
4
|
|
1Cr18Ni9Ti
|
|
WRE-4318
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-4318
|
K
|
0～800℃
|
|
WRE2-4318
|
E
|
0～600℃
|
錐形固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-43C
|
K
|
0～800℃
|
4
|
＜80
|
1Cr18Ni19Ti
|
|
WRE-43C
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-43C
|
K
|
0～800℃
|
|
WRE2-43C
|
E
|
0～600℃
|
|
