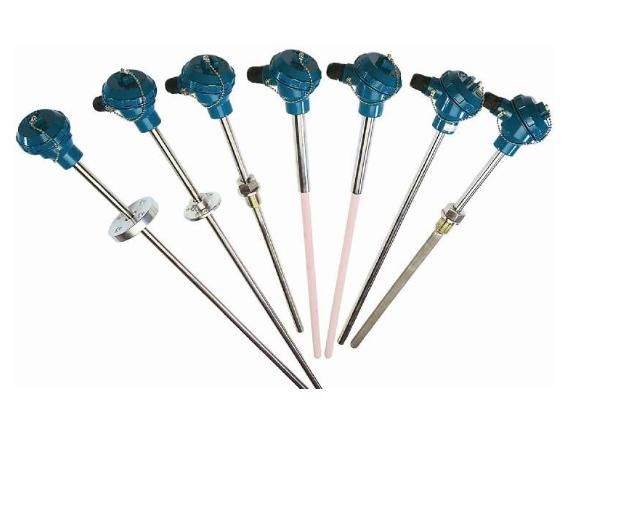

套管式熱電偶WRN-74O
以下是上海雙旭電子有限公司套管式熱電偶WRN-74O的產品介紹，基于公開信息綜合整理：
一、產品定位與核心功能
WRN-74O套管式熱電偶是專為工業溫度測量設計的傳感器，采用金屬保護管結構，可直接接觸測量各類流體、蒸汽、氣體介質及固體表面的溫度14。其設計兼顧穩定性和環境適應性，適用于化工、電力、冶金等領域的復雜工況。
二、結構設計與技術特點
- 雙層套管防護
產品采用堅固的外層保護套管，有效隔離被測介質對內部測溫元件的腐蝕、沖刷或物理?yè)p傷，提升在高溫、高壓環境下的耐用性13。
- 防爆安全設計
針對化工等特殊場景，該型號具備隔爆性能，可安全應用于存在爆炸性氣體混合物的Ⅱ類B級環境，適應溫度組別T4（自燃溫度≥135℃）2。
- 測溫性能
- 測量范圍：覆蓋0~500℃（根據熱電偶分度號略有差異），滿足常規工業需求24。
- 響應速度：優化結構設計降低熱惰性，實現快速溫度跟蹤6。
三、典型應用場景
- 化工流程監控：反應釜、管道及儲罐的實時溫度監測，尤其適應化肥、石化等行業的高危環境2。
- 能源設備管理：配套鍋爐、蒸汽系統等設備，為溫度控制系統提供精準信號45。
- 固體表面測溫：適用于窯爐、機械部件等表面溫度測量4。
四、兼容性與可靠性
- 系統集成：可與溫度變送器、顯示儀表及控制系統直接配套，組成完整的溫控解決方案4。
- 穩定性保障：在600℃及以上高溫環境下，絕緣電阻符合行業規范，確保長期信號傳輸穩定性4。
該產品以工程化設計為核心，通過結構優化與材料適配平衡了精準測溫與工業環境耐受性，為流程自動化提供基礎數據支持。具體技術參數建議咨詢制造商獲取詳情12。
套管式熱電偶
WRNK-841n﹡D,WRNK-842n﹡D,WREK-841n﹡D.WREK-842n﹡D,WRNK-841n﹡I,WRNK-842n﹡I,WREK-841n﹡I.WREK-842n﹡I,WREK-842n﹡I,WRN-240A,WRN2-240A,WRE-240A,WRE2-240A,WRN-640A,WRN2-640A,WRE-640A,WRE2-640A,WRN-440A,WRN2-440A,WRE-440A,WRE2-440A,WRNK-240,WRNK2-240,WREK-240,WREK2-240,WRNK-440,WRNK2-440,WREK-440,WREK2-440,WRN-74O,WRN2-74O,WRN-74O,WRN2-74O,WRNR-15,WRNR2-15,WRNR-15A,WRNR2-15A,WRER-15,WRER2-15,WRER-15A,WRER215A,WRN-624,WRN-625,WRE-624,WRE-625,WRNR-12,WRER-12,WRNR2-12,WRER2-12,WRNR-13,WRNR2-13,WRER-13,WRER2-13,WRNR-14,WRNR2-14,WRER14,WRER2-14,WRN-631,WRN2-631,WRNR-01,WRER-01,WRNR2-01,WRER2-01,WRN-130,WRN2-130,WRN-230,WRN2-230,WRN-330,WRN2-330,WRN2-430,WRN-430,WRE-130,WRE2-130,
產品簡介
套管式熱電偶，作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中氣體，液體和蒸氣的溫度。不僅用于發電廠管道測溫，同時也用于其他工業部門的測溫。
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-12B
|
K
|
0～800℃
|
9.8
|
|
1Cr18Ni19Ti
|
|
WRE-12B
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-12B
|
K
|
0～800℃
|
|
WRE2-12B
|
E
|
0～600℃
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-13B
|
K
|
0～600
|
≤29.4
|
≤100
|
0Cr18Ni12Mo2Ti
|
|
WRE-13B
|
E
|
|
雙支熱電偶
|
WRN2-13B
|
K
|
|
WRE2-13B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-14B
|
K
|
0～340
|
≤2.94
|
≤30
|
1Cr18Ni9Ti
|
|
WRE-14B
|
E
|
|
雙支熱電偶
|
WRN2-14B
|
K
|
|
WRE2-14B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-15B
|
K
|
0～260
|
≤2
|
≤9
|
M33×2
|
|
WRE-15B
|
E
|
|
雙支熱電偶
|
WRN2-15B
|
K
|
|
WRE2-15B
|
E
|
|
單支熱電偶
|
WRN-15AB
|
K
|
ZGI″(NPT″)
|
|
WRE-15AB
|
E
|
|
雙支熱電偶
|
WRN2-15AB
|
K
|
|
WRE2-15AB
|
E
|
固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-4318
|
K
|
0～800℃
|
4
|
|
1Cr18Ni9Ti
|
|
WRE-4318
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-4318
|
K
|
0～800℃
|
|
WRE2-4318
|
E
|
0～600℃
|
錐形固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-43C
|
K
|
0～800℃
|
4
|
＜80
|
1Cr18Ni19Ti
|
|
WRE-43C
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-43C
|
K
|
0～800℃
|
|
WRE2-43C
|
E
|
0～600℃
|
|
