套管式熱電偶 WRE2-240A
以下是上海雙旭套管式熱電偶 WRE2-240A 的產品介紹，基于公開信息整理：
一、產品概述與工作原理
WRE2-240A 套管式熱電偶由上海雙旭電子有限公司設計制造，屬于工業溫度測量傳感器。其核心原理基于熱電效應：兩種不同成分的導體在測溫端（工作端）與參比端存在溫差時，回路中產生熱電勢，通過配套顯示儀表轉換為對應的溫度值。該產品采用裝配式結構，具有通用接口尺寸和良好的互換性146。
二、核心功能與性能參數
-
測溫范圍與精度
- 適用于 -200~600℃ 的寬范圍溫度監測，滿足多數工業場景需求。
- 測溫精度穩定，基本誤差符合行業規范（例如鎳鉻-銅鎳分度號在0-600℃范圍內偏差可控）46。
-
結構特性
- 套管式設計：保護管采用耐壓材質，常溫下公稱壓力可達設計標準，適用于流體、氣體及固體表面測溫46。
- 熱響應時間：支持多級熱惰性配置（如30-90秒或10-30秒級別），平衡靈敏度與抗干擾性45。
-
安全與可靠性
- 具備本安型與隔爆型設計，適用于化工、石油等潛在危險環境。
- 常溫絕緣電阻≥100MΩ（鉑熱電阻），電氣穩定性良好47。
三、典型應用場景
- 工業過程控制：用于管道內氣體、液體及蒸汽溫度的實時監測，如發電廠、化工廠、冶金設備的溫度管理64。
- 多行業適配：在機械制造、電力系統、輕紡及食品工業中均有成熟應用案例4。
四、安裝與維護特點
- 采用模塊化裝配結構，維修時可分解零件更換，降低維護成本。
- 安裝固定裝置與接線盒設計兼顧便捷性與環境適應性，支持復雜工況部署45。
此介紹基于企業公開技術資料1467，實際參數可能因配置調整，建議進一步咨詢制造商獲取詳情。

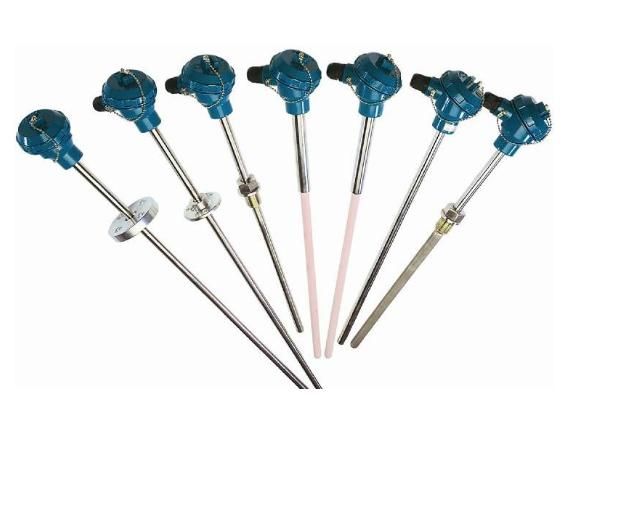

套管式熱電偶
WRNK-841n﹡D,WRNK-842n﹡D,WREK-841n﹡D.WREK-842n﹡D,WRNK-841n﹡I,WRNK-842n﹡I,WREK-841n﹡I.WREK-842n﹡I,WREK-842n﹡I,WRN-240A,WRN2-240A,WRE-240A,WRE2-240A,WRN-640A,WRN2-640A,WRE-640A,WRE2-640A,WRN-440A,WRN2-440A,WRE-440A,WRE2-440A,WRNK-240,WRNK2-240,WREK-240,WREK2-240,WRNK-440,WRNK2-440,WREK-440,WREK2-440,WRN-74O,WRN2-74O,WRN-74O,WRN2-74O,WRNR-15,WRNR2-15,WRNR-15A,WRNR2-15A,WRER-15,WRER2-15,WRER-15A,WRER215A,WRN-624,WRN-625,WRE-624,WRE-625,WRNR-12,WRER-12,WRNR2-12,WRER2-12,WRNR-13,WRNR2-13,WRER-13,WRER2-13,WRNR-14,WRNR2-14,WRER14,WRER2-14,WRN-631,WRN2-631,WRNR-01,WRER-01,WRNR2-01,WRER2-01,WRN-130,WRN2-130,WRN-230,WRN2-230,WRN-330,WRN2-330,WRN2-430,WRN-430,WRE-130,WRE2-130,
產品簡介
套管式熱電偶，作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中氣體，液體和蒸氣的溫度。不僅用于發電廠管道測溫，同時也用于其他工業部門的測溫。
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-12B
|
K
|
0～800℃
|
9.8
|
|
1Cr18Ni19Ti
|
|
WRE-12B
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-12B
|
K
|
0～800℃
|
|
WRE2-12B
|
E
|
0～600℃
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-13B
|
K
|
0～600
|
≤29.4
|
≤100
|
0Cr18Ni12Mo2Ti
|
|
WRE-13B
|
E
|
|
雙支熱電偶
|
WRN2-13B
|
K
|
|
WRE2-13B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-14B
|
K
|
0～340
|
≤2.94
|
≤30
|
1Cr18Ni9Ti
|
|
WRE-14B
|
E
|
|
雙支熱電偶
|
WRN2-14B
|
K
|
|
WRE2-14B
|
E
|
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速m/s
|
保護管材料
|
|
單支熱電偶
|
WRN-15B
|
K
|
0～260
|
≤2
|
≤9
|
M33×2
|
|
WRE-15B
|
E
|
|
雙支熱電偶
|
WRN2-15B
|
K
|
|
WRE2-15B
|
E
|
|
單支熱電偶
|
WRN-15AB
|
K
|
ZGI″(NPT″)
|
|
WRE-15AB
|
E
|
|
雙支熱電偶
|
WRN2-15AB
|
K
|
|
WRE2-15AB
|
E
|
固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-4318
|
K
|
0～800℃
|
4
|
|
1Cr18Ni9Ti
|
|
WRE-4318
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-4318
|
K
|
0～800℃
|
|
WRE2-4318
|
E
|
0～600℃
|
錐形固定法蘭式(防水式)
|
名 稱
|
型 號
|
分度號
|
測溫范圍℃
|
公稱壓力MPa
|
流速
|
保護管材料
|
|
單支熱電偶
|
WRN-43C
|
K
|
0～800℃
|
4
|
＜80
|
1Cr18Ni19Ti
|
|
WRE-43C
|
E
|
0～600℃
|
|
雙支熱電偶
|
WRN2-43C
|
K
|
0～800℃
|
|
WRE2-43C
|
E
|
0～600℃
|
|
