WRN430D/小接線盒鎧裝熱電偶WRN-430D
上海雙旭WRN430D/小接線盒鎧裝熱電偶WRN-430D是一款專為多點溫度測量設計的工業級測溫裝置，適用于多種復雜工業場景。該產品采用緊湊型小接線盒設計，結合鎧裝結構，在保證性能的同時優化了安裝空間需求，體現較高的工程適配性。
一、結構與設計
鎧裝結構由金屬保護管、絕緣材料和熱電偶絲復合組成，具備良好的機械強度與抗振性能。小接線盒采用密封工藝，防護等級達到IP651，可有效抵御粉塵和水汽侵入。根據工況需求提供固定螺紋（M27×2或M33×2）和固定法蘭（Φ105-Φ115）兩種安裝方式，適配不同口徑的設備接口12。
二、核心性能
- 多點測溫能力：支持2-12個測溫點位同步監測，適用于存在溫度梯度但不顯著的大型設備，如化肥合成塔、儲罐等1；
- 寬域測溫范圍：標準型號覆蓋0-1000℃量程，特殊工況可擴展至更高溫度段13；
- 快速響應特性：熱響應時間≤8秒，確保動態溫度變化的精準捕捉1；
- 材料可靠性：保護管可選GH3030高溫合金或1Cr18Ni9Ti不銹鋼材質，兼顧耐高溫與抗腐蝕需求1。
三、技術參數
- 偶絲直徑：Φ3
- 測溫點數：標配2-12點（可定制）
- 電氣接口：M27×2螺紋標準
- 機械壽命：＞10萬次插拔（實驗室工況）
- 環境適應性：工作濕度≤95%RH，振動頻率≤55Hz12。
四、應用優勢
該產品通過多點同步監測顯著降低設備開孔數量，減少潛在泄漏風險。鎧裝結構在高壓環境（公稱壓力參考值≥20MPa）下保持穩定，特別適合石油化工、冶金等領域的長期連續測溫需求14。緊湊型設計使其在空間受限的安裝場景中更具優勢，如反應釜夾層、管道彎折處等特殊位置。

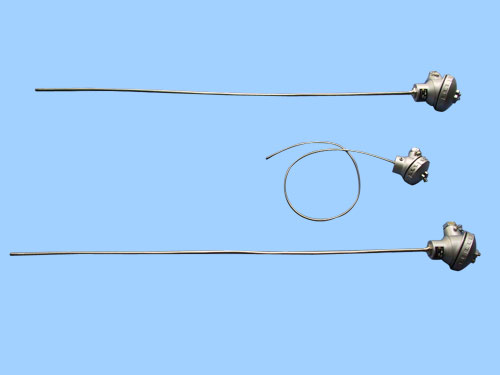

小接線盒鎧裝熱電偶
WRN-430D，WRN2-420D，WRN2-430D，WRE-420D,WRE-430D，WRE2-420D，WRE2-430D，WZP-420B，WZP-421B，WZP -430B，WZP-431B,WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZC-420B，WZC-430B，WZP -420C,WZP -421C，WZP -430C，
熱電阻應避免安裝在爐旁或距加熱體太近之處，應盡量安裝在沒有震動或震動很小的地方，同時要便于施工和維護。安裝位置應盡可能保持垂直，但在有流速時則必須傾斜安裝。接線盒出孔應向下方。
熱電阻應按規定接線，一般采用三線制。連接導線應采用絕緣（最好是屏敞）銅線，其截面積應≥1.0平方毫米，導線的阻值應按顯示儀表的規定配準。
由熱惰性使熱電阻變化滯后溫度變化，為消除它的引起的誤差，應盡可能地減小熱電阻保護管外徑，適當增加熱電阻的插入深度使熱電阻受熱部位增加。
要經常檢查保護管狀況，發現氧化或變形應立即采取措施，要定期進行校驗。
應用
適用于各種生產過程中高溫場合，廣泛應用于玻璃及陶瓷及工業鹽浴爐等測溫。
