BM4XFV/顯微鏡BM-4XFV
以下是上海雙旭BM-4XFV倒置金相顯微鏡的產品介紹（依據公開技術資料整理）：
一、核心功能與定位
BM-4XFV是一款專用于金屬材料內部結構分析的倒置金相顯微鏡。它通過高精度光學系統實現對金屬及合金組織的鑒別，適用于鑄造、冶煉、熱處理等工藝流程的質量研究，以及原材料檢驗與材料處理后的微觀組織分析127。其倒置設計可觀察較大或非規則形狀的試樣，滿足工業檢測與科研教學場景的需求。
二、光學系統配置
- 物鏡組
- 采用長工作距離平場消色差物鏡，包含
10X（數值孔徑0.25）、40X（0.65）、100X油鏡（1.25）等倍率，支持高分辨率成像，有效減少像差137。
- 目鏡與放大倍率
- 標配
10X 大視野平場目鏡（視場直徑Φ18mm），支持總放大倍率 100X–1000X ，覆蓋常規金相分析范圍27。
- 照明系統
- 內置可調亮度
12V 30W鹵素?zé)?/code> ，搭配綠、藍、黃三色濾光片，優化不同金屬組織的對比度13。
三、操作與結構設計
- 載物臺：尺寸
180mm×150mm ，配備 15×15mm 移動范圍的雙層機械平臺，便于精準定位試樣27。
- 調焦機構：粗微動同軸調焦系統（微調精度0.002mm），帶限位保護裝置，提升操作穩定性23。
- 鏡體配置：三目鏡筒鉸鏈式設計（30°傾斜觀察角），支持雙目觀察與相機擴展，瞳距適配
53–75mm 17。
四、典型應用場景
- 工業領域：鑄件缺陷排查、熱處理工藝效果驗證、原材料成分一致性檢驗。
- 科研教育：金屬學教學實驗、材料微觀結構研究、實驗室常規樣品分析12。
五、配套組件
標準配置含平場目鏡、消色差物鏡組、濾光片插片、載物臺、鹵素?zé)艄庠醇皞溆帽ｋU絲、香柏油等，支持即裝即用23。
此介紹基于公開產品參數整理，完整技術細節可參考制造商資料17。
顯微鏡：
XSP-BM-1C,XSP-BM-1CA,XSP-BM-1C1A,XSP-BM-2CE,XSP-BM-2CEAC,XSP-BM-2CEAD, XSP-BM-3C,XSP-BM-3CA,XSP-BM-3CB,XSP-BM-2C,XSP-BM-2CA,XSP-BM-2CB,XSP-BM-2CBA,XSP-BM-2CBAC,XSP-BM-2CBAS,XSP-BM-4C,XSP-BM-5C,XSP-BM-5CA,XSP-BM-6C,XSP-BM-6CA,XSP-BM-8C,XSP-BM-8CA,XSP-BM-8CAC,XSP-BM-8CAS,XSP-BM-8CAV, XSP-BM-10C,XSP-BM-10CA,XSP-BM-10CAC,XSP-BM-10CAS,XSP-BM-10CAV,XSP-BM-12C,XSP-BM-12CA,XSP-BM-12CAC,XSP-BM-12CAS,XSP-BM-12CAV,XSP-BM-13C,XSP-BM-13CC,XSP-BM-13CS,XSP-BM-13CV,XSP-BM-20,XSP-BM-20A,XSP-BM-20AC,XSP-BM-20AS,XSP-BM-20AV,BM-30A,BM-37XB,BM-37XBC,BM-37XBS,BM-37XBV,BM-37XC,BM-37XCC,BM-37XCS,BM-37XCV,BM-38X,BM-38XA,BM-38XB,BM-38XBC,BM-38XBS,BM-38XBV,BM-PH,BM-PHC,BM-PHS,BM-PHV,XSP-9,XSP-9L,XSP-9S,XSD-36XC,XSD-SM1,XSD-SM2L,XSD-SM3L,BM-11-1,BM-11-2,BM-11,BM-11C,BM-11S,BM-57XB,BM-57XC,BM-57XCC,BM-57XCS,BM-57XCV,BM-58XB,BM-58XC,BM-58XCC,BM-58XCS,BM-58XCV,BM-59XA,BM-59XB,BM-59XC,BM-59XCC,BM-59XCS,BM-59XCV,BM-60XC,BM-60XCC,BM-60XCS,BM-60XCV,PXS20,PXS40,PXS-C,PXS-D,PXS-E,XTT,XTZ-D,XTZ-E,XTE-EC,XTZ-ES,XTZ-EV,XTZ-DA,XTZ-EA,XTZ-EAC,XTZ-EAS,XTZ-EAV,XTZ-01,XTZ-02,XTZ-03,XTZ-04,XTZ-53,XTL-BM-7B,XTL-BM-7T,XTL-BM-7TC,XTL-BM-7TS,XTL-BM-7TV,XTL-BM-8B,XTL-BM-8T,XTL-BM-8TC,XTL-BM-8TS,XTL-BM-8TV,XTZ-E11,XTZ-E21,XTZ-E31,TS-1.7,TS-1.8,TS-11,TS-21,TS-31,BM-2020T,XTL-BM1,T130,HGY-1,BM-4XA I,BM-4XA II,BM-4XB I,BM-4X II,BM-4XC,BM-4XCC,BM-4XCS,BM-4XCV,BM-4XD,BM-4XDC,BM-4XDS,BM-4XDV,BM-4XE,BM-4XEC,BM-4XES,BM-4XEV,BM-4XF,BM-4XFC,BM-4XFS,BM-4XFV,BM-53XA,BM-53XAC,BM-53XAS,BM-53XAV,BM-JC15,JC-10,BM-JC30,JC4-10,BM-JC60,6JA,XSP-3C,XSP-3CA,XSP-3CD,XSP-2C,XSP-2CA,XSP-4C,XSP-5C,XSP-5CA,XSP-6C,XSP-8C,XSP-8CA,XSPXSP-8CAD,XSP-8CATV,XSP-13C,44X1,59XA,59XB,59XC,BM-2,BM-4,BM-6,BM-7,BM-7A,BM-8,BM,BM-9,BM-10C,BM-11,BM-11A,BM-12,BM-13,BM-14,BM-15,BM-15A,BM-17,BM-17C,BM-18,BM-18A,BM-18B,BM-18Y,BM-18AY,BM-18LB,XSD-9,SM2L,PXP,MCU-10,15J,15JA,PXS,PXS-II,PXS-III,PXS-V1,XTT,PXS-D,PXS-E,PXS-EX,XTZ-D,XTZ-E,XTZ-E1,XTZ-E2,4XI,4XB,4XBZ,4XC,4XC-I,4XC-W, 4XC-TV,
顯微鏡是由一個透鏡或幾個透鏡的組合構成的一種光學儀器，是人類進入原子時代的標志。主要用于放大微小物體成為人的肉眼所能看到的儀器。顯微鏡分光學顯微鏡和電子顯微鏡：光學顯微鏡是在1590年由荷蘭的楊森父子所首創。現在的光學顯微鏡可把物體放大1600倍，分辨的最小極限達0.1微米，國內顯微鏡機械筒長度一般是160mm。
簡介
顯微鏡是人類這個時期最偉大的發明物之一。在它發明出來之前，人類關于周圍世界的觀念局限在用肉眼，或者靠手持透鏡幫助肉眼所看到的東西。
顯微鏡把一個全新的世界展現在人類的視野里。人們第一次看到了數以百計的“新的”微小動物和植物，以及從人體到植物纖維等各種東西的內部構造。顯微鏡還有助于科學家發現新物種，有助于醫生治療疾病。
最早的顯微鏡是16世紀末期在荷制造出來的。發明者可能是一個叫做札恰里亞斯·詹森的荷蘭眼鏡商，或者另一位荷蘭科學家漢斯·利珀希，他們用兩片透鏡制作了簡易的顯微鏡，但并沒有用這些儀器做過任何重要的觀察。 蘭
后來有兩個人開始在科學上使用顯微鏡。第一個是意大利科學家伽利略。他通過顯微鏡觀察到一種昆蟲后，第一次對它的復眼進行了描述。第二個是荷蘭亞麻織品商人安東尼·凡·列文虎克（1632年-1723年），他自己學會了磨制透鏡。他第一次描述了許多肉眼所看不見的微小植物和動物。
1931年，恩斯特·魯斯卡通過研制電子顯微鏡，使生物學發生了一場革命。這使得科學家能觀察到像百萬分之一毫米那樣小的物體。1986年他被授予諾貝爾獎。 結構：

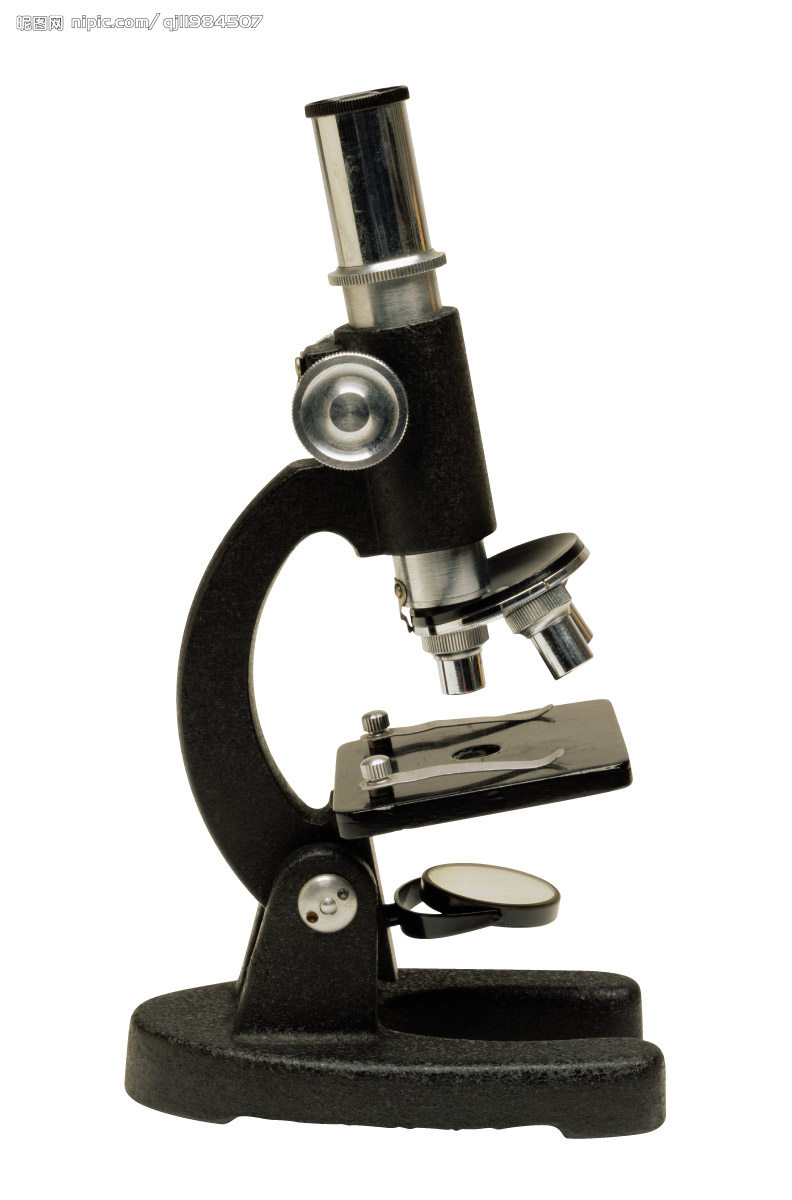

由目鏡，粗準焦螺旋，細準焦螺旋，壓片夾，通光孔，反光鏡，物鏡，載物臺組成。
