磁性開關 AL-09R，
以下是上海雙旭電子有限公司生產的磁性開關AL-09R的產品介紹，基于公開信息整理：
一、核心功能與定位

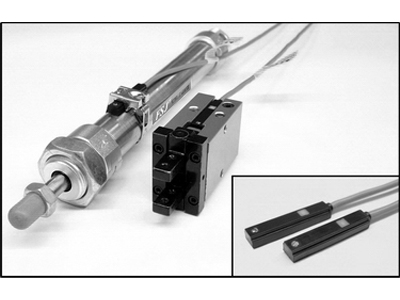

AL-09R是一款高性能磁感應開關，專為工業自動化中的位置檢測設計。它通過非接觸式磁感應原理工作，當磁性物體（如氣缸活塞內的永磁體）接近傳感器時自動觸發信號，適用于氣動設備、機械臂定位、流水線控制等場景25。
二、關鍵特性
-
電氣性能
- 工作電壓范圍覆蓋60V AC/DC（符合IEC61076-2-101規范），兼容主流工業控制系統2。
- 模擬型輸出信號，可檢測50~60高斯的磁場強度，提供連續量信號輸出，適用于需實時反饋的應用5。
-
結構與兼容性
- 采用緊湊型外殼設計，支持導軌或螺栓安裝，適應狹小空間。
- 標配防護涂層，具備基礎防塵、防油污能力，滿足常規工業環境需求4。
-
可靠性設計
- 內置抗干擾電路，減少電磁環境誤觸發風險。
- 通過正弦波三軸向振動測試（振幅1.5mm，頻率10Hz~55Hz），確保機械振動下的穩定性2。
三、使用注意事項
- 安裝要求：避免在強磁場或大電流設備旁直接安裝，必要時需加裝屏蔽裝置4。
- 接線規范：使用直流電源時需嚴格區分正負極（紅色線接正極），且必須串聯負載（如繼電器）保護電路4。
- 環境適應性：長期用于高溫、腐蝕性環境時，建議定期檢查密封性能7。
四、典型應用場景
- 氣動氣缸行程端點檢測
- 自動化裝配線的工件到位確認
- 倉儲設備的門禁位置監控
注：以上信息綜合自上海雙旭電子有限公司公開產品資料，具體參數請以官方技術文檔為準245。
磁性開關
AL-44R，AL-43R，AL-42R，AL-41R，AL-17R，AL-13R，AL-11R，AL-09R，D-C80，D-A80，CKD-T2H，LJC2-3/60，LJC1-3/24，QCK2422，CK-3，NJK-5002P， CST-220，CS1-G，CS1-S，CS1-J，CS1-U，CS1-F，D-A73，D-C73，D-Z73，D-A54，D-B54，HX-20R，F(xiàn)D-50R，ZE-135，ZC-230，KT-50R，KT-33R，KT-32R，KT-21R，KT-21RY，KT-20R，KT-16R，KT-15R，KT-11R，KT-07R，KT-06R，KT-03R，KL-3045，P1-1A151，4621A，110E681，YIDA-50，YIDA-40，YIDA-35，YIDA-32，YIDA-31，YIDA-21，YIDA-20，YIDA-16，YIDA-15，YIDA-12，YIDA-11，YIDA-09，YIDA-08，YIDA-07，YIDA-06，YIDA-03，YSD-T3，YS-72，YS-32，YS-07，YS-06，YS-03，YGMB-1A，YC-16，TAIYO-YR101, TCS1-D, TCS1-E, TCS1-F, SR-401,SL-26，MG-12，MR-3019，LN-09D，LN-01D，LN-15T，LS-BD2，LY-D73，LY-67A，LY-63，LY-43-1，LY-43，LY-9D-1，LY-9D，LYD-72R，LYD-50R，LYD-35R，LYD-32R，LYD-31R，LYD-21R，LYD-20R，LYD-16R，LYD-15R，LYD-12R，LYD-11R，LYD-07R，LYD-06R，HWK-23，GA-3，GA-2，GLS-KBI，GLS-KAI，GMK-2A，GMD-2A，GMF-2A，GME-2A，GMT-2A，GMC-2A，GMB-2A，GMA-2A，DX-21R，DX-20R，DX-03R，DSM-2C，D-R731L，D-SM2C，D-A93V，D-A93L，D-A93，D-93A，D-Z80，D-Z73L，D-C73L，D-A73L，D-Y69B，D-Y69A，D-Y59A，D-K59，D-B50，D-H7B，C7Y-28G，C7-Z20G，CK-J2R，CKD-RO，CK-2422，CS-100，CS-80B，CS-50B，CS-32B，CS-30E，CS-9D， AL-72R，AL-30R，AL-21R，AL-20R，AL-15R，AL-07R，AL-03R，AL-02R，AL-01R，AN-72R，AN-50R，AN-36R，AN-32R，AN-31R
AN-22R，AN-21R，AN-20R，AN-11R，AN-10R，AN-07R，AN-06R，AN-03R，AN-01R，
特點 ：
有PP、PVDF材質可適用于強酸堿場所；SUS 304/316金屬材質適用于高溫高壓桶槽。
接線盒規格齊全，有塑料、鋁合金、不銹鋼防爆型，防護等級IP-65以上。
接點容量50W/250VAC SPST或 30W/200VDC SPDT。
接續法蘭有JIS、DIN、ANSI規格；牙口有 NPT、PF、BSP等規格。
有ABS、GL、CR國際船籍認證及Ex防爆認證。
可做多點控制、安裝容易、節省成本。
|
