圓柱形光電開關 E3F3- DS70Y1
以下為上海雙旭電子有限公司圓柱形光電開關 E3F3-DS70Y1 的產品介紹：
一、產品概述
E3F3-DS70Y1 是一款高性能圓柱形漫反射光電開關，采用緊湊型設計（直徑約18毫米），適用于自動化設備中的物體檢測、位置感應及流水線計數等場景。其核心基于光電轉換原理：內置發光源發射調制光脈沖，當被測物體進入檢測范圍時反射光線至內置受光器，通過光電效應轉化為電信號輸出，實現“電-光-電”的無接觸檢測17。
二、核心特性
- 遠距離檢測能力
型號標注“DS70Y1”表明其最大檢測距離達70厘米（以“DS70”為標識），可穩定識別不透明物體，適應中長距離工業檢測需求67。
- 抗干擾設計
- 回差特性優化：即使被檢測物輕微晃動，輸出狀態仍保持穩定，減少誤觸發1；
- 同步選通技術：接收端對反射光信號進行解調、放大及整形，有效抑制環境光干擾17。
- 可靠性與適用性
- 外殼采用工程塑料（如ABS材質），具備耐磨耐腐蝕特性；
- 可檢測各類反光物體，材質兼容性強37。
三、技術參數與功能
- 電氣特性：直流供電（典型范圍6-36VDC），支持NPN/PNP輸出（型號后綴區分）；
- 輸出配置：三線制接線（棕：電源正；藍：電源負；黑：信號輸出），支持常開/常閉模式7；
- 響應模式：可選延時觸發功能（后綴“T”系列），適應不同時序控制場景7。
四、典型應用場景
- 工業自動化：輸送帶物料到位檢測、機械臂動作計數；
- 設備安全監控：設備防護門狀態感應、運動部件位置限位；
- 倉儲管理：堆垛高度識別、分揀系統物體通過檢測37。
五、使用注意事項
- 安裝時避免光軸正對強光源（如直射陽光、白熾燈），必要時加裝遮光罩；
- 檢測高反光物體（如鏡面、金屬）時，建議調整投光角度（10°–20°夾角），防止誤判7。
注：以上信息綜合自上海雙旭電子公開產品資料，具體參數以實際規格書為準。該型號延續了E3F系列圓柱光電開關的可靠設計，在檢測距離與抗環境干擾方面進一步優化167。

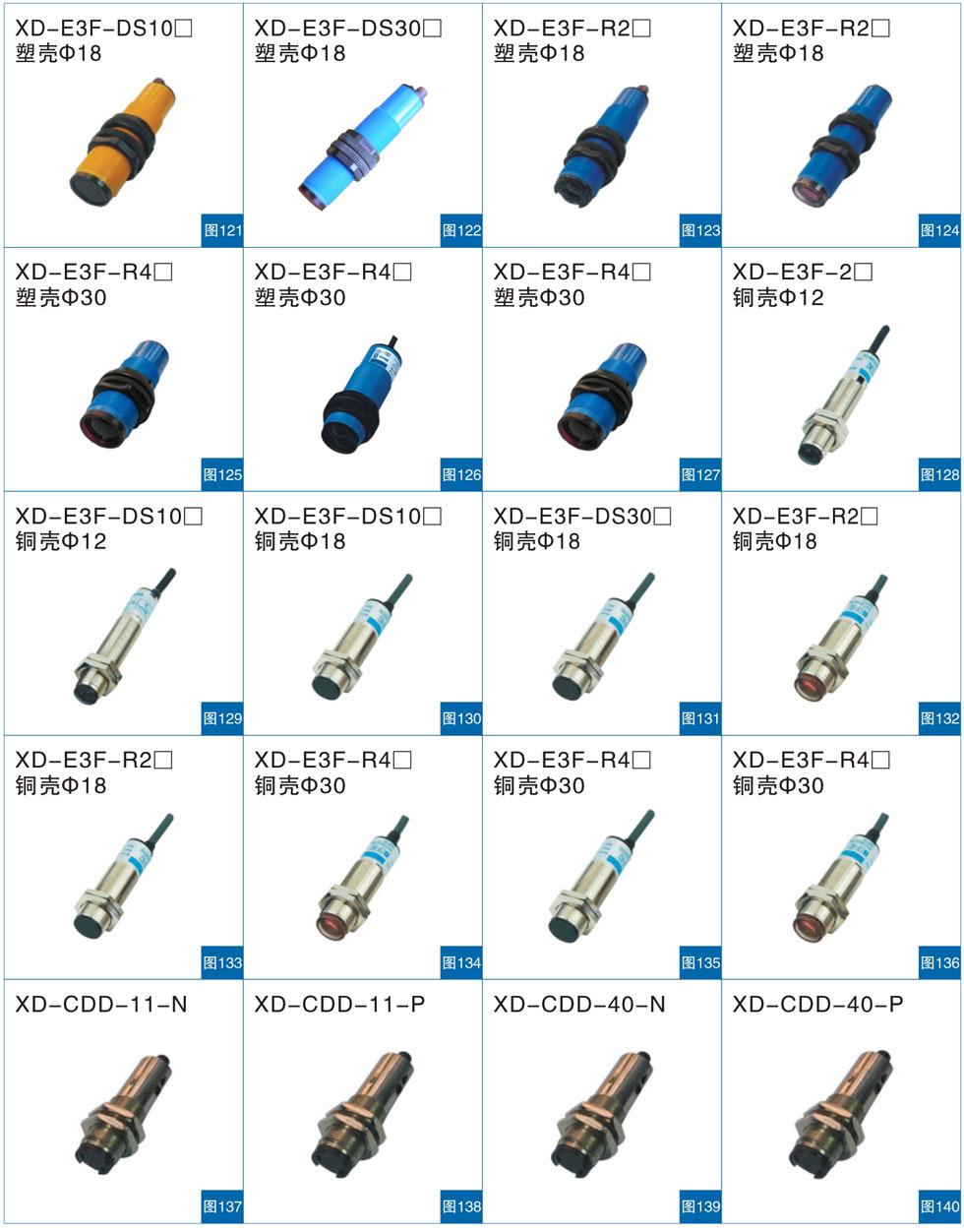

圓柱形光電開關
