圓柱形光電開關 E3F-5DP2-5L
以下為上海雙旭圓柱形光電開關 E3F-5DP2-5L 的產品介紹，綜合公開技術信息整理：
一、核心功能與設計特點
-
檢測模式與性能
- 采用對射型工作原理，內置分離式紅外發射器與接收器模塊，工作時發射器發出的紅外光束（波長660nm）被接收器捕獲，當被測物體阻斷光路時觸發開關信號14。
- 標準檢測距離為5米±10%，適用于中遠距離物體檢測需求，且對不透明物體識別穩定性高14。
-
物理結構與安裝適配性
- 圓柱形外殼設計，主體直徑18mm（M18規格），長度約70-75mm，支持通過標準M18螺母或面板開孔固定，簡化安裝流程13。
- 外殼材質為工程級ABS塑料，檢測面透鏡采用PMMA（亞克力），具備IP67防護等級，可應對粉塵、噴濺及戶外潮濕環境4。
-
電氣特性與兼容性
- 寬電壓直流供電（DC 12-24V，兼容6-36V范圍），適應工業現場復雜電壓環境14。
- 響應時間≤1ms，滿足高速運動物體檢測需求；PNP晶體管輸出（高電平有效），驅動電流≤300mA，可直接連接PLC或控制器4。
二、應用場景與適配性
- 適用檢測材質廣泛：包括金屬、塑料、木材等不透明物體，對表面反光特性無苛刻要求1。
- 典型工業場景：
- 生產線傳送帶物料到位檢測
- 自動化設備安全門禁監控
- 包裝機械物料計數與定位14。
三、用戶友好特性
- 可視化工作狀態指示：尾部配備紅色LED指示燈，物體遮擋時點亮，便于現場調試與故障排查13。
- 抗干擾設計：內置浪涌吸收及逆向電壓保護電路，提升復雜電磁環境下的穩定性4。
四、環境適應性
- 工作溫度范圍：-30℃ ~ +65℃（無結冰結露），濕度35-95%RH，適應各類工業現場4。
本產品以緊湊結構、高可靠性及靈活的工況適應性，為工業自動化控制提供基礎檢測支持。更詳細的參數可參考廠商公開技術文檔14。

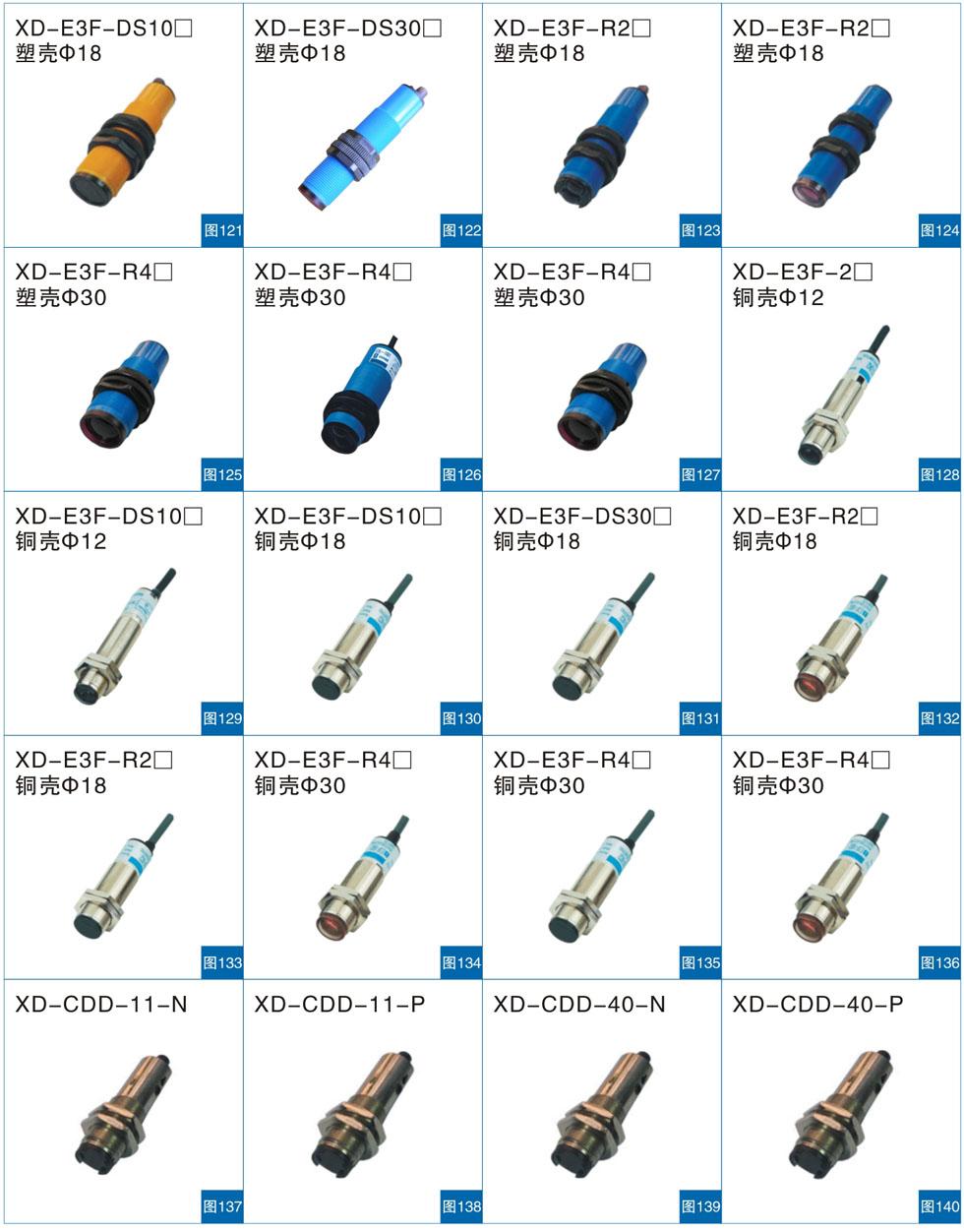

圓柱形光電開關
E3F01-2DN1-2L E3F01-2DN2-2L E3F01-2DP1-2L E3F01-2DP2-2L E3F1-DS8C4 E3F1-DS8B2 E3F1-DS8P1 E3F1-DS8P2 E3F1-R1NK E3F1-R1N2 E3F1-R1PK E3F1-R1P2 E3F1-3DN1-3L E3F1-3DN2-3L E3F1-3DP1-3L E3F1-3DP2-3L E3F-DS10C4
E3F-DS10B2 E3F-DS10C3 E3F-DS10P1 E3F-DS10P2 E3F-DS10P3 E3F-DS10X
E3F-DS10Y1 E3F-DS10Y2 E3F-DS30C4 E3F-DS30B2 E3F-DS30C3 E3F-DS30P1 E3F-DS30P2 E3F-DS30P3 E3F-DS30X E3F-DS30Y1 E3F-DS30Y2 E3F- R2NK
E3F- R2N2 E3F- R2N3 E3F- R2PK E3F- R2P2 E3F- R2P3 E3F- R2X E3F- R2Y1
E3F- R2Y2 E3F-5DN1-5L E3F-5DN2-5L E3F-5DN3-5L E3F-5DP1-5L E3F-5DP2-5L
E3F-5DP3-5L E3F-5DX-5L E3F-5DY1-5LY E3F-5DY2-5LY E3F3-D11 E3F3-D61
E3F3-D31 E3F3-D81 E3F3-D12 E3F3-D62 E3F3-D32 E3F3-D82 E3F3-R11 E3F3-R61 E3F3-R31 E3F3-R81 E3F3-T11 E3F3-T61 E3F3-T31 E3F3-T81
E3F3- DS70N1 E3F3- DS70N2 E3F3- DS70N3 E3F3- DS70P1 E3F3- DS70P1 E3F3- DS70P3 E3F3- DS70Y1 E3F3- DS70Y2 E3F3- R4NK E3F3- R4N2 E3F3- R4N3 E3F3- R4PK E3F3- R4P2 E3F3- R4P3 E3F3- R4Y1 E3F3- R4Y2
E3F3- 10DN1-10L E3F3- 10DN2-10L E3F3- 10DN3-10L E3F3- 10DP1-10L E3F3- 10DP2-10L E3F3- 10DP3-10L E3F- 10DY1-10LY E3F- 10DY2-10LY
CDD-11N(40N) CDD-11P(40P)
方型繼電器內置式光電開關
E3JK-DS30M1 E3JK-DS30M2 E3JK-R4M1 E3JK-R4M2 E3JK-5DM1-5L E3JK-5DM2-5L E3JM-DS70M4 E3JM-DS70M2 E3JM-R4M4 E3JM-R4M2
E3JM-10DM4-10L E3JM-10DM2-10L E3K60-DS70M1 E3K60-DS70M2 E3K60-R4M1
E3K60-R4M2 E3K60-5DM1-5L E3K60-5DM2-5L E3K78-DS80M1 E3K78-DS80M2
E3K78-R4M1 E3K78-R4M2 E3K78-5DM1-5L E3K78-5DM2-5L E3K80-DS80M1
E3K80-DS80M2 E3K80-R4M1 E3K80-R4M2 E3K80-5DM1-5L E3K80-5DM2-5L
E3K100-DS100M1 E3K100-DS100M2 E3K100-R4M1 E3K100-R4M2 E3K100-10DM1-10L E3K100-10DM2-10L BEN300-DFR BEN5M-MFR BEN10M-TFR
E3K76-DS60M1 E3K76-DS60M2 E3K76-R2M1 E3K76-R2M2 E3K76-5DM1-5L
E3K76-5DM2-5L E3K85-DS60M1 E3K85-DS60M2 E3K85-R2M1 E3K85-R2M2
E3K85-5DM1-5L E3K85-5DM2-5L GKF-2 GDK-5 GDK-50
E3K40-DS30N1 E3K40-DS30N2 E3K40-DS30P1 E3K40-DS30P2 E3K40-R2N1
E3K40-R2N2 E3K40-R2P1 E3K40-R2P2 E3K40-5DN1-5L E3K40-5DN2-5L
E3K40-5DP1-5L E3K40-5DP2-5L E3K50-DS30N1 E3K50-DS30N2 E3K50-DS30P1 E3K50-DS30P2 E3K50-R2N1 E3K50-R2N2 E3K50-R2P1 E3K50-R2P2 E3K50-5DN1-5L E3K50-5DN2-5L E3K50-5DP1-5L E3K50-5DP2-5L E3K75-DS30N1 E3K75-DS30N2 E3K75-DS30P1 E3K75-DS30P2 E3K75-R2N1 E3K75-R2N2 E3K75-R2P1 E3K75-R2P2 E3K75-5DN1-5L E3K75-5DN2-5LE3 K75-5DP1-5L E3K75-5DP2-5L
E3K64-DS30N1 E3K64-DS30N2 E3K64-DS30P1 E3K64-DS30P2 E3K64-R2N1
E3K64-R2N2 E3K64-R2P1 E3K64-R2P2 E3K64-5DN1-5L E3K64-5DN2-5L
E3K64-5DP1-5L E3K64-5DP2-5L E3K63-DS30N1 E3K63-DS30N2 E3K63-DS30P1 E3K63-DS30P2 E3K63-R2N1 E3K63-R2N2 E3K63-R2P E3K63-R2P2 E3K63-5DN1-5L E3K63-5DN2-5L E3K63-5DP1-5L E3K63-5DP2-5L E3K86-DS30N1 E3K86-DS30N2 E3K86-DS30P1 E3K86-DS30P2 E3K86-R2N1 E3K86-R2N2 E3K86-R2P1 E3K86-R2P2 E3K86-5DN1-5L E3K86-5DN2-5L E3K86-5DP1-5L E3K86-5DP2-5L
E3K30-DS10N1 E3K30-DS10N2 E3K30-DS10P1 E3K30-DS10P2 E3K30-R2N1
E3K30-R2N2 E3K30-R2P1 E3K30-R2P2 E3K30-3DN1-3L E3K30-3DN2-3L
E3K30-3DP1-3L E3K30-3DP2-3L E3K41-DS20N1 E3K41-DS20N2 E3K41-DS20P1 E3K41-DS20P2 E3K41-R2N1 E3K41-R2N2 E3K41-R2P1 E3K41-R2P2 E3K41-5DN1-5L E3K41-5DN2-5L E3K41-5DP1-5L E3K41-5DP2-5L E3S-DS30N1
E3S-DS30N2 E3S-DS30N3 E3S-DS30P1 E3S-DS30P2 E3S-DS30P3 E3S-DS30X
E3S-DS30A1 E3S-DS30A2 E3S-R2N1 E3S-R2N2 E3S-R2N3 E3S-R2P1
E3S-R2P2 E3S-R2P3 E3S-R2X E3S-R2A1 E3S-R2A2 E3S-5DN1-5L
E3S-5DN2-5L E3S-5DN3-5L E3S-5DP1-5L E3S-5DP2-5L E3S-5DP3-5L E3S-5X
E3S-5A1 E3S-5A2 E3K55-DS30N1 E3K55-DS30N2 E3K55-DS30P1 E3K55-DS30P2
E3K55-DS30A1 E3K55-DS30A2 E3K55-R2N1 E3K55-R2N2 E3K55-R2P1 E3K55-R2P2 E3K55-R2A1 E3K55-R2A2 E3K55-5DN1-5L E3K55-5DN2-5L E3K55-5DP1-5L E3K55-5DP2-5L E3K55-5A1 E3K55-5A2 E3K70-DS50N1 E3K70-DS50N2 E3K70-DS50P1 E3K70-DS50P2 E3K70-DS50A1 E3K70-DS50A2 E3K70-R2N1 E3K70-R2N2 E3K70-R2P1 E3K70-R2P2 E3K70-R2A1 E3K70-R2A2 E3K70-5DN1-5L E3K70-5DN2-5L E3K70-5DP1-5L E3K70-5DP2-5L E3K70-5A1 E3K70-5A2 E3K51-DS30N1 E3K51-DS30N2 E3K51-DS30P1 E3K51-DS30P2
E3K51-DS30A1 E3K51-DS30A2 E3K51-R2N1 E3K51-R2N2 E3K51-R2P1 E3K51-R2P2 E3K51-R2A1 E3K51-R2A2 E3K51-5DN1-5L E3K51-5DN2-5L E3K51-5DP1-5L E3K51-5DP2-5L E3K51-5DA1 E3K51-5DA2
角型電感式接近開關
PS17-5D1, PS17-5D2, PS17-5Y1, PS17-5Y2, PS-05N, PS-05N2, PS-05N3, PS-05P, PS-05P2 PS-05P3, PS-05D1, PS-05D2, PS-05Y1, PS-05Y2,PL-05N, PL-05N2, PL-05N3, PL-05P, PL-05P2, PL-05P3, PL-05D1, PL-05D2, PL-05Y1, PL-05Y2,PL-08N, PL-08N2 PL-08N3, PL-08P, PL-08P2, PL-08P3, PL-08D1, PL-08D2, PL-08Y1,PL-08Y2,SN04-N1 SN04-N2,SN04-N3,SN04-P,SN04-P2,SN04-P3,SN04-D1,SN04-D2,SN04-Y1,SN04-Y2,SN05-N1 SN05-N2, SN05-N3, SN05-P, SN05-P2, SN05-P3, SN05-D1, SN05-D2, SN05Y1, SN05-Y2,
SN06-N1, SN06-N2, SN06-N3, SN06-P, SN06-P2, SN06-P3, SN06-D1, SN06-D2, SN06-Y1 SN06-Y2, SN07-N, SN07-N2, SN07-N3, SN07-P, SN07-P2, SN07-P3, SN07-D1, SN07-D2 SN07Y1, SN07-Y2,NI10-Q25-AN6X, NI10-Q25-RN6X, NI10-Q25-RP6X, NI10- Q25-AP6X
NI10-Q25-AD4X, NI10-Q25-RD4X, NI10-Q25-AZ3X, NI10-Q25-RZ3X,NI15-Q30-AN6X NI15-Q30-RN6X, NI15-Q30-RP6X, NI15-Q30-AP6X, NI15-Q30-AD4X, NI15-Q30-RD4X NI15-Q30-AZ3X, NI15-Q30-RZ3X,
|
