圓柱形光電開關E3F-DS30Y2
以下是上海雙旭電子有限公司生產的圓柱形光電開關E3F-DS30Y2的產品介紹（依據公開技術信息整理）：
一、核心工作原理
E3F-DS30Y2采用光電反射式檢測機制：
- 發射端內置振蕩電路生成調制脈沖，通過發光二極管（GL）轉化為紅外光脈沖向外輻射。
- 接收端的光敏三極管（DU）捕捉目標物體反射的光信號，經內部電路解調、放大及整形后，觸發開關信號輸出1。
- 該設計支持非接觸式檢測，適用于金屬與非金屬物體的識別2。
二、關鍵性能特性
- 檢測方式與距離
- 屬于漫反射型光電開關，無需反射板，依靠物體自身反射光工作。
- 標準檢測距離為30cm（可調），適應中短距離檢測需求54。
- 抗干擾能力
- 內置同步選通整形電路與數字積分抗干擾技術，有效抑制環境光或灰塵影響1。
- 具備回差特性，即使目標物體小幅晃動，輸出狀態仍保持穩定1。
- 電氣特性
- 直流電源驅動（典型電壓36V），提供NPN常開（NO） 輸出型號（E3F-DS30Y2后綴對應具體輸出形式）5。
- 結構為圓柱形殼體（M30規格），便于安裝與密封防護。
三、應用場景
- 工業自動化：用于流水線物體計數、位置檢測或機械臂定位。
- 設備安全監控：檢測設備運行區域的異物侵入或部件到位狀態。
- 通用物體識別：如包裝機膜材檢測、倉儲物流分揀系統等24。
四、產品優勢總結
注：以上信息綜合自產品技術描述145，實際參數以官方手冊為準。

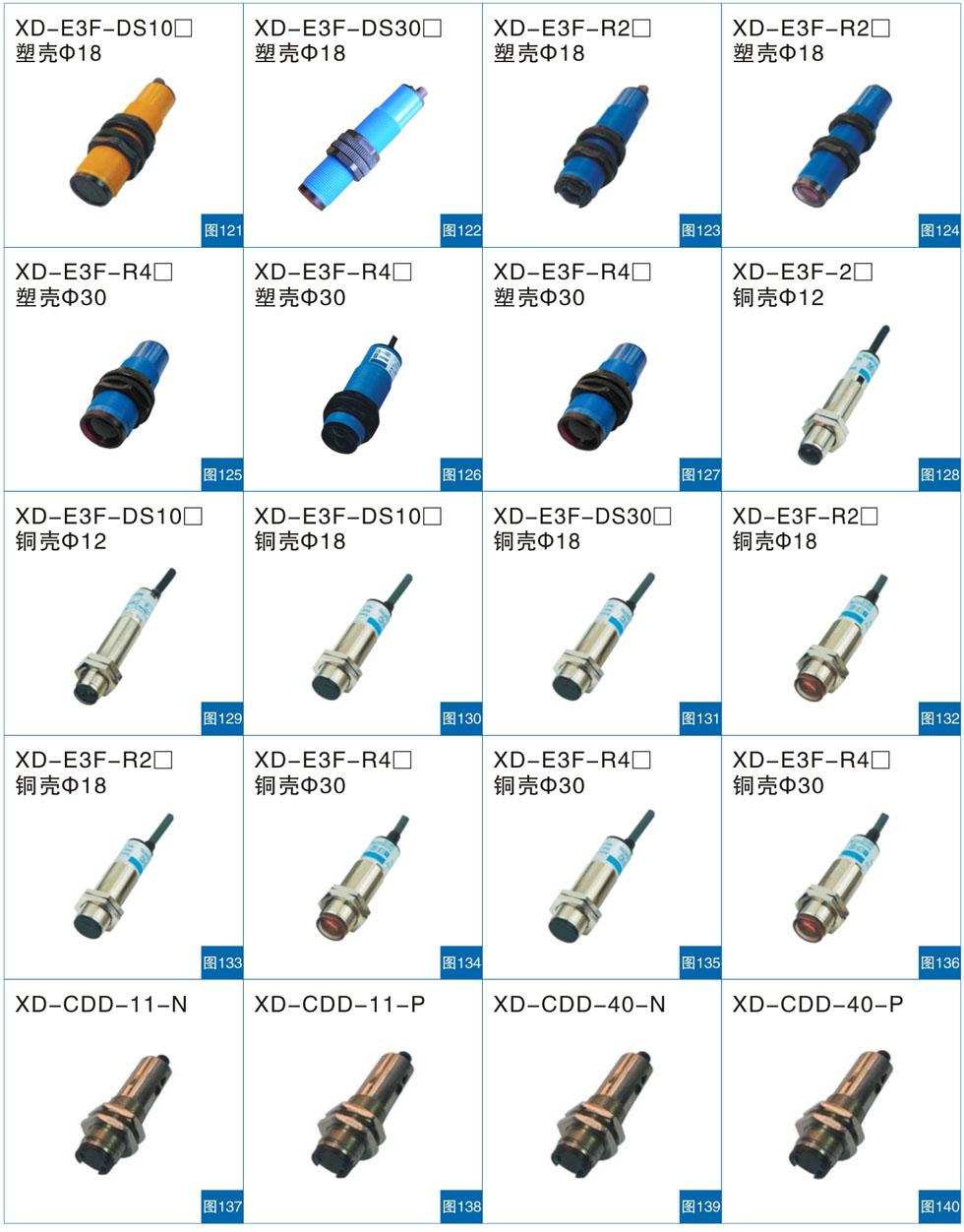

圓柱形光電開關
