方型，槽型電感式接近開關 ,SJ-3018CD
以下是上海雙旭電子有限公司生產的方型與槽型電感式接近開關SJ-3018CD的產品介紹，基于公開信息整理：
一、產品類型與結構
SJ-3018CD屬于槽型電感式接近開關（亦稱“U型接近開關”）。其結構采用獨特的方型槽口設計，通過兩側對稱分布的感應器形成檢測區域，適用于通過式物體檢測場景35。這種一體化結構簡化了安裝流程，同時提升了機械穩定性。
二、工作原理
基于電磁感應原理：當金屬物體（如鐵、鋼、鋁等）進入槽型感應區域時，會引起內部振蕩電路的能量變化，觸發無觸點開關動作，輸出穩定的電信號。該過程無需物理接觸，避免了機械磨損15。
三、核心特性
- 環境適應性
- 采用工業級材料與密封工藝，具備抗油污、粉塵及潮濕環境的能力，適合工廠自動化、輸送線等復雜工況2。
- 檢測性能
- 對金屬物體響應靈敏，檢測距離穩定；槽型結構特別適用于小型零件（如螺絲、墊片）的位置檢測或計數35。
- 電氣參數
- 支持直流供電（如12-24VDC），兼容主流PLC控制系統；輸出形式常為NPN/PNP晶體管開關量17。
四、典型應用場景
- 自動化產線：用于傳送帶上的物料到位檢測、機械臂動作限位。
- 裝配設備：監控零件是否通過指定工位，實現流程閉環控制。
- 安全防護：作為設備運動部件的非接觸式位置反饋元件16。
五、使用注意事項
- 安裝時需確保檢測物體與槽口中心對齊，避免偏斜導致誤判。
- 強電磁干擾環境建議使用屏蔽電纜，并遵循規范布線以減少信號衰減13。
注：SJ-3018CD延續了上海雙旭在工業傳感器領域的設計經驗，其槽型結構兼顧了空間效率與檢測可靠性，適用于對安裝精度要求較高的場合。具體技術參數可參考產品手冊。

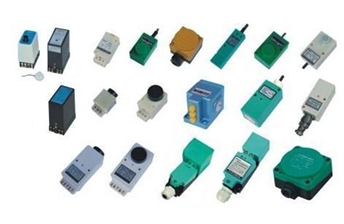

方形電感式接近開關
PS12-4DN, PS12-4DN2, PS12-4DP, PS12-4DP2, PS12-4DO, PS12-4DC, PS12-4AO, PS12-4AC,PSN25-5DN, PSN25-5DN2, PSN25-5DN3, PSN25-5DP, PSN25-5DP2,PSN25-5DP3 PSN25-5DO, PSN25-5DC, PSN25-5AO, PSN25-5AC, PSN30-10DN, PSN30-10DN2 PSN30-10DN3, PSN30-10DP, PSN30-10DP2, PSN30-10DP3, PSN30-10DO, PSN30-10DC PSN30-10AO, PSN30-10AC, PSN30-15DN, PSN30-15DN2, PSN30-15DN3, PSN30-15DP PSN30-15DP2, PSN30-15DP3, PSN30-15DO, PSN30-15DC, PSN30-15AO, PSN30-15AC
PSN40-20DN, PSN40-20DN2, PSN40-20DN3, PSN40-20DP, PSN40-20DP2,PSN40-20DP3 PSN40-20DO, PSN40-20DC, PSN40-20AO, PSN40-20AC, GKB-M0524NA, GKB-M0524NB, GKB-M0524PA, GKB-M0524PB, GKB-M0524D1, GKB-M0524D2, TL-W5E1, TL-W5E2, TL-W5F1, TL-W5F2, TL-W5D1, TL-W5D2, TL-W5A1, TL-W5A2, TL-W7E1, TL-W7E2, TL-W7F1, TL-W7F2, TL-W7D1, TL-W7D2, TL-W7A1, TL-W7A2, HJ-3050A, HJ-3050B, HJ-3050AB, HJ-3050C, HJ-3050D, HJ-3050CD, HJ-3050A, HJ-3050BL
HJ-2050A, HJ-2050B, HJ-2050AB, GN-0224NA, GN-0224NB, GN-0224PA, GN-0224PB
GN-0224LA, GN-0224LB, GN-0222KA, GN-0222KB, GN-0424NA, GN-0424NB, GN-0424PA GN-0424PB, GN-0424LA, GN-0424L GN-0422KA, GN-0422KB, ST-3NK-F, ST-3NH-F, ST-4NKH-F, ST-3PK-F, ST-3PH-F, ST-4PKH-F, ST-2K-F, ST-2H-F, ST-2K-G, ST-2H-G JKD-1(正), JKD-1(負),HY-3010A, HY-3010B, HY-3010AB, HY-3010C,HY-3010D HY-3010CD, HY-3010AL, HY-3010BL, HY-2010A, HY-2010B, HY-3015A, HY-3015B HY-3015AB, HY-3015C, HY-3015D, HY-3015CD, HY-3015AL, HY-3015BL, HY-2015A HY-2015B, HY-2015AB, HM-2040AB, HY-3020A, HY-3020B, HY-3020AB, HY-3020C
HY-3020D, HY-3020CD, HY-3020AL, HY-3020BL, HY-2020A, HY-2020B, HY-2020AB HE-2025AB, HY-3030A, HY-3030B, HY-3030AB, HY-3030C, HY-3030D, HY-3030CD HY-3030AL,HY-3030BL,HY-2030A, HY-2030B, HY-2030AB, HD-2020AB,HD-3020A HD-3020B, HD-3020C, HD-3020D, HD-3020AL, HD-3020BL, HD-2020A, HD-2020B
HE-3025A, HE-3025B, HE-3025C, HE-3025D, HE-3025AL, HE-3025BL, HE-2025A HE-2025B, HM-3040A, HM-3040B, HM-3040C, HM-3040D, HM-3040AL HM-3040BL HM-2040A, HM-2040B, LJ2-15/221, LJ2-15G/221, LJ2L-15-4/121, LJ2L-15G-4/121
LJ2-20/221, LJ2-20G/221, LJ2L-20-4/121, LJ2L-20G-4/121, LJ1A-24, LJ1A-24B LJ1A-220, LJ1A-220B, WJK-II(綠殼), WJK-II2(綠殼), WJK2-II(白殼) , WJK2-II2(白殼)
JWK-D5P, JWK-D5P2, JWK-A5P, JWK-A5P2, JWK-D10P, JWK-D10P2, JWK-A10P JWK-A10P2, JWK220-A(D)10J電壓型, JWK220-A(D)10JK觸點型, GS-M1522KCT LJG8D-15/J2H1, JWKL12-A, JWKL12-B, LXJ0-1A(NO+NC), LXJ0-2D(NO+NC),
SQS19-Z4N, SQS19-Z4N2, LJ1-24, LJ1-24B, LXU1-115G, LXU1-115G2
輸出模式：
直流三線制：
PS12-4DN、NPN常開
PS12-4DN2、NPN常閉
PS12-4DP、PNP常開
PS12-4DP2、PNP常閉
直流二線制：
PS12-4DO、二線常開
PS12-4DC、二線常閉
交流二線制：
PS12-4AO、交流常開
PS12-4AC、交流常閉
代替限位開關等接觸式檢測方式。具有體積小，靈敏度高，頻率響應快，重復定位精度高，瞬變過程短，輸出功率大，急電特性好，工作穩定可靠，使用壽命長等優點。
|
