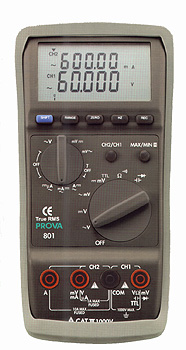

MODEL PROVA-801/803
節省空間與成本/行動式桌上型電表/可取代桌上型電表
-.0.04% 直流及0.2% 交流佳準確度
-.60,000分辨率 (4 5/6 位)
-.10KHz頻寬(大)
-.真均方根值和快速ACV/ACA反應
-.雙信道量測如同雙信道示波器
-.(電壓 + 電壓 或 電壓 + 電流)
-.頻率 (Hz) + 波寬 (%) 同時顯示
-.RS-232C 計算機接口
-.記錄器功能(PROVA-803)
-.選購應用軟體
-.電容量測功能
-.1/7桌上型價格
規格 (23℃±5℃)
下方所列之準確度系針對單一信道(信道1 或信道 2). 當雙信道
同時使用時, 有另外的規格. 詳細數據請參閱所附之雙信道規格
表. 下表中的準確度亦涵括了歸零(相對)值. 其表達方式爲 ±% 讀
值 ± 位數.
直流電壓: (輸入阻抗: 10M) (過載保護交流電1000V)
|
直流電壓: (輸入阻抗: 10M) (過載保護交流電1000V)
|
范 圍
|
分辨率
|
準確度
|
|
60.000mV
|
0.001mV
|
±0.2%±9dgts1
|
|
600.00mV
|
0.01mV
|
±0.04%±6dgts
|
|
6.0000V
|
0.0001V
|
±0.04%±6dgts
|
|
60.000V
|
0.001V
|
±0.04%±6dgts
|
|
600.00V
|
0.01V
|
±0.04%±6dgts
|
|
1000.0V
|
0.1V
|
±0.08%±6dgts
|
|
交流電壓: ACV 或 AC mV 準確度限定在 20Hz~200KHz 范圍的
5%-100%, 真均方根值, 輸入阻抗10M , 過載保護交流電流 1000V.
準確度僅限于信道1.當雙信道量測同時進行, 有另外的準確度規格.
這部分請參閱雙信道規格表.
|
范圍 (ACV)
|
分辨率
|
準確度 (50/60Hz)
|
準確度 (45Hz - 1KHz) |
準確度 (20Hz - 45Hz)
|
準確度 (1KHz - 10KHz)
|
|
60.000mV
|
0.001mV
|
±0.2%±40dgts
|
±0.6%±40dgts
|
±1.6%±50dgts
|
±4%±40dgts |
|
600.00mV
|
0.01mV
|
±0.2%±40dgts
|
±0.6%±40dgts
|
±1.6%±50dgts
|
±2%±40dgts
|
|
6.0000V
|
0.0001V
|
±0.2%±40dgts
|
±0.6%±40dgts
|
±1.6%±50dgts
|
±2%±40dgts
|
|
60.000V
|
0.001V
|
±0.2%±40dgts
|
±0.6%±40dgts
|
± 1.6%±50dgts
|
±2%±40dgts
|
|
600.00V （0-400V）
|
0.01V
|
±0.2%±40dgts
|
±1.0%±40dgts
|
±1.6%±50dgts
|
±9%±40dgts
|
|
600.00V（400-600V）
|
0.01V
|
±0.2%±40dgts
|
±1.0%±40dgts
|
±1.6%±50dgts
|
Not Specified
|
|
1000.0V (0-400V)
|
0.1V
|
±0.2%±40dgts
|
±4%±60dgts
|
±1.6%±50dgts
|
±4%±80dgts
|
|
1000.0V (400-1000V)
|
0.1V
|
±0.2%±40dgts
|
(45Hz - 400Hz) ±4%±60dgts
|
±1.6%±50dgts
|
Not Specified
|
|
雙信道規格補充規格表(DC - 400Hz): 雙信道一同量測時,
下表中的準確度增加必須納入先前所列表中:
| |
ACV(Ch2) |
DCV(Ch2) |
ACA(Ch2) |
DCA(Ch2) |
| ACV(Ch1) |
±2%±(V1-V2)200PPM(Ch1,Ch2) |
±0.9%±(V1-V2)*20PPM (Ch,Ch2) |
| ±0.2μA/V(μA,Ch2) |
| ±2μA/V (mA,Ch2) |
| ±0.4mA/V (A,Ch2) |
| ±4mV/A(mV,Ch1) |
| ±9mV/A(V,Ch1) |
|
±0.5%(Ch1,Ch2) |
| DCV(Ch1) |
±0.9%±(V1-V2 *20PPM(Ch1,Ch2) |
±0.5%(Ch1,Ch2) |
±0.5%(Ch1,Ch2) |
±0.5%(Ch1,Ch2) |
直流電流:(10A端由一 20安培,快速反應,高能量的保險絲保護
,μA及 mA終端則以1安培,快速反應,高能量保險絲保護)
| 范 圍 |
分辨率 |
準確度 |
|
600.00μA
|
0.01μA |
±0.4%±20dgts |
| 6000.0μA |
0.1μA |
±0.2%±20dgts |
| 60.000mA |
0.001mA |
±0.4%±20dgts |
| 600.00mA |
0.01mA |
±0.2%±20dgts |
| 1.0000A |
0.0001A |
±0.2%±20dgts |
| 10.000A1 |
0.001A |
±0.6%±20dgts |
交流電流:(準確度限定于單信道45Hz-20KHz的5%-100%,真均方根值,
范圍內,10A端由一20安培,快速反應,高能量的保險絲保護,μA及mA終
端則以1安培,快速反應,高能量保險絲保護)
| 范 圍(ACA) |
分辨率 |
準確度 (50/60Hz) |
準確度(45Hz-1KHz) |
準確度 (20Hz-45Hz) |
準確度 (1KHz -10KHz) |
| 600.00μA |
0.01uA |
±0.6%±40dgts |
±0.8%±40dgts |
±2%±20dgts |
±4%±20dgts |
| 6000.0μA |
0.1uA |
±0.6%±40dgts |
±0.8%±40dgts |
±2%±20dgts |
±4%±20dgts |
| 60.000mA |
0.001mA |
±0.6%±40dgts |
±0.8%±40dgts |
±2%±20dgts |
±0.9%20dgts |
| 600.00mA |
0.01mA |
±0.6%±40dgts |
±0.8%±40dgts |
±2%±20dgts |
±0.9%20dgts |
| 1.0000A |
0.0001A |
±0.6%±40dgts |
±0.8%±40dgts |
±2%±20dgts |
±2.5%20dgts |
| 10.000A1 |
0.001A |
±0.9%±40dgts
|
±0.9%±40dgts |
±3.9%±20dgts |
±2.5%20dgts |
電阻:(Ω) (過載保護交流電流1000V)
| 范圍 |
分辨率 |
準確度 |
| 999.99Ω |
0.01Ω |
±0.25%±9dgts |
| 9.9999KΩ |
0.0001KΩ |
±0.15%±6dgts |
| 99.999KΩ |
0.001KΩ |
±0.15%±6dgts
|
| 999.99KΩ |
0.01KΩ |
±0.15%±6dgts |
| 9.9999MΩ |
0.0001MΩ |
±0.3%±9dgts |
| 40.000MΩ |
0.001MΩ
|
±1.5%±9dgts |
電容:(, 自動范圍) +
| 范圍 |
分辨率 |
準確度 |
| 60.00nF |
0.01nF |
±1.2%±8dgts |
| 600.0nF |
0.1n F |
±2.5%±8dgts |
| 6.000μF |
0.001μF |
±2.5%±8dgts |
| 60.00μF |
0.01μF |
±3.0%±8dgts |
| 600.0μF |
0.1μF |
±5.0%±8dgts |
Continuity: ( , 開放電壓大約 3V) (過載保護交流電流1000V)
| 范圍 |
分辨率 |
鳴叫器 |
| 999.99Ω |
0.01Ω |
< 40Ω (大約) |
Diode Test: (開放電壓大約 3V) (過載保護交流電流1000V)
| 范圍 |
分辨率 |
準確度 |
短路電流 |
| 3.0000V |
0.0001V |
±2%±5dgts |
0.8 mA typical |
頻率: (過載保護交流電流1000V)
| 范圍 |
分辨率 |
準確度 |
| 1Hz -2MHz (TTL) |
0.0001Hz - 0.0001MHz |
±0.005%±4dgts |
波寬: (%, TTL, 1Hz - 600KHz) (過載保護交流電流1000V)
| 范圍 |
分辨率 |
準確度 |
| 0.001% - 9.999% |
0.001% |
±30d/KHz±30dgts |
| 10.00% - 100.00% |
0.01% |
±3d/KHz±3dgts |
一般規格
| 電池: |
9V |
| 顯示: |
5 + 5 位 LCD 帶模擬線圖 |
| 范圍選擇: |
自動 及 手動 |
| 過載警示: |
OL |
| 消耗電流: |
4 mA (大約) |
| 工作溫度: |
10 C to 50 C |
| 工作濕度: |
小于 85% (相對濕度) |
| 高度: |
up to 2000M |
| 儲存溫度: |
-20 C to 60 C |
| 儲存濕度: |
小于 75% (相對濕度) |
| 尺寸 (長寬高): |
207mm(L) x 101mm (W) x 47mm (H)8.15" (L) x 4" (W) x 1.85" (H) |
| 重量: |
430克 / 15.2盎司 (含電池) |
| 配件: |
| 說明書 x 1 |
| 9V 電池 x 1 |
| 801A1護套(選購） |
| RS-232C 轉接器+電腦軟件(選購） |
|
| 雙信道DMM: |
| 臺灣:178436 |
| 大陸:ZL 99 2 48711.0 |
| 美國:6,271,654 |
|
|
