CHINLT-7032D(XMTD-7032) 智能雙排顯示調節儀 LIANTAI
上海雙旭 CHINLT-7032D (XMTD-7032) 智能雙排顯示調節儀
產品概述
CHINLT-7032D（亦稱XMTD-7032）是上海雙旭電子有限公司生產的一款智能型雙排數字顯示調節儀。該儀表采用微處理器技術，具備雙排四位LED數碼管顯示，可同時顯示測量值（PV）和設定值（SV）。它集測量、顯示、調節、報警等功能于一體，廣泛應用于工業爐窯、熱處理、塑料機械、包裝設備等領域的溫度、壓力、流量等過程參數的精確控制。
主要技術參數
- 顯示方式：雙排四位0.8英寸高亮度LED數碼管，上排顯示測量值（PV），下排顯示設定值（SV）或輸出值。
- 輸入信號：兼容多種熱電偶（K， S， R， B， N， E， J， T， WRe等）、熱電阻（Pt100， Cu50）、標準電流（0-10mA， 4-20mA）、標準電壓（0-5V， 1-5V， 0-10mV）等，具體型號對應特定輸入。
- 測量精度：±0.5% FS ±1字（熱電偶/熱電阻需考慮冷端補償精度）。
- 控制輸出：可選繼電器觸點輸出（常開，容量如220VAC 3A）、固態繼電器驅動電壓輸出（如12VDC 30mA）、模擬量電流輸出（如4-20mA）或電壓輸出（如0-10V）。
- 報警輸出：1-2個繼電器報警輸出，可設定為上上限、上限、下限、下下限等模式。
- 控制方式：位式控制（ON/OFF）、時間比例控制（P）、PID調節（具備自整定功能）。
- 電源電壓：AC 85V-265V 50/60Hz 或 DC 24V（視具體型號而定），功耗通常<5W。
- 工作環境：溫度0-50℃，濕度≤85%RH，無腐蝕性氣體。
- 外形尺寸：常見為96mm×96mm×112mm（開孔尺寸92mm×92mm）或48mm×96mm×112mm等。
- 通訊功能（可選）：部分型號支持RS485通訊，采用Modbus RTU協議。
使用注意事項
- 安裝環境：儀表應安裝在清潔、干燥、通風良好、無強烈振動和電磁干擾的場所。避免安裝在有腐蝕性氣體、灰塵或高溫熱源附近。
- 電源匹配：接線前必須確認儀表銘牌上標注的電源電壓與供電電壓一致，防止損壞儀表。
- 正確接線：嚴格按照產品說明書或端子圖進行輸入、輸出、電源及報警信號的接線。熱電偶/熱電阻需使用對應的補償導線或三線制接法以確保精度。強電（電源、繼電器輸出）與弱電（輸入信號）線路應分開走線，避免干擾。
- 參數設置：使用前需根據實際應用，通過面板按鍵正確設置輸入類型（分度號）、量程范圍、控制參數（如PID值、報警值等）。建議先啟用PID自整定功能以獲得較佳控制效果。
- 安全操作：在進行接線、拆卸或參數設置時，務必切斷電源，防止觸電或造成設備誤動作。繼電器輸出接點不得超載使用。
- 維護保養：定期檢查接線是否松動，顯示是否正常。清潔時請使用干軟布，切勿使用化學溶劑。儀表出現異常時，應先排查傳感器、線路等外部因素。
- 存儲與運輸：長期不使用時，應存放在符合環境要求的庫房內。運輸過程中需防止劇烈碰撞和雨淋。
備注
以上信息基于該系列儀表的通用特性。具體到某個批次或特定訂單的CHINLT-7032D/XMTD-7032儀表，其詳細規格和功能可能略有差異，務必以隨產品附帶的官方說明書為準。

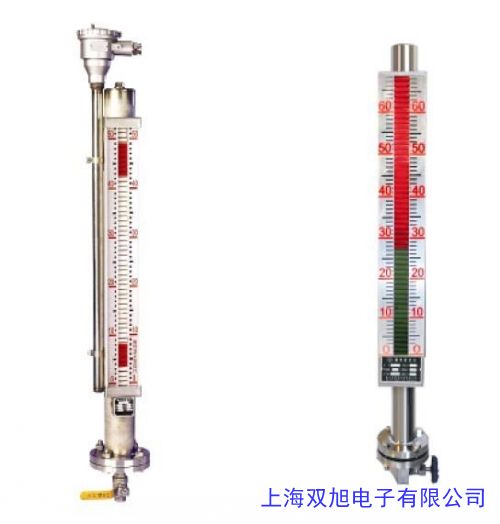

污水,污泥流量計,電磁流量計,LDE系列電磁 一體式智能電磁流量計     磁翻板式液位計捆綁式液位傳感器開關液位計遠傳陶瓷磁翻柱 上一篇 UHZ-103R電伴熱磁翻板液位計 http://www.sunkiss.cc/product/d112423.html |
