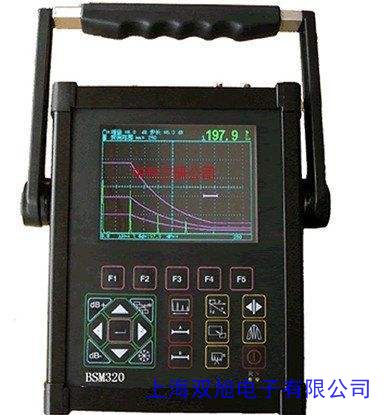

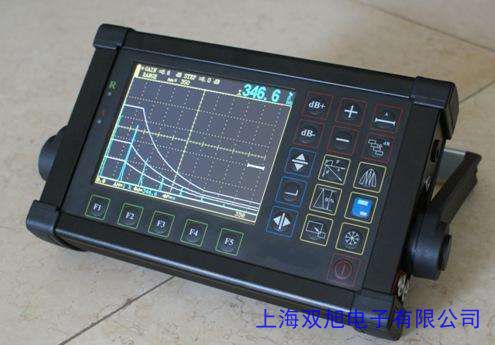

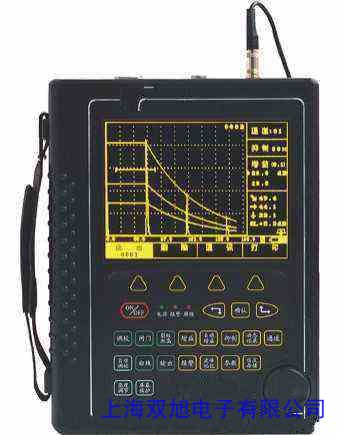

上海雙旭HY-6800型數字超聲波探傷儀（PXUT-350C）介紹
產品概述
上海雙旭HY-6800型（亦稱PXUT-350C）是一款高性能數字式超聲波探傷儀，專為金屬焊接接頭（如焊縫）的無損檢測而設計。它廣泛應用于電力、石化、壓力容器、管道、鋼結構等行業的制造和在役檢測，能有效檢測焊接裂紋、未熔合、氣孔、夾渣等內部缺陷。
主要技術參數
- 工作頻率范圍：0.5MHz ~ 20MHz
- 增益范圍：≥110dB（步進0.1/1/2/6dB可調）
- 檢測范圍：0 ~ 10000mm（鋼縱波）
- 聲速范圍：1000 ~ 9999m/s
- 動態范圍：≥36dB
- 垂直線性誤差：≤3%
- 水平線性誤差：≤0.3%
- 脈沖重復頻率：25 ~ 1000Hz（可調）
- 阻尼匹配：50/150/400Ω（可選）
- 探頭連接：BNC或LEMO接口
- 顯示屏：高亮度TFT彩色液晶屏
- 數據存儲：支持大量波形、參數及探傷報告的存儲
- 電源：大容量鋰電池組，支持長時間連續工作
- 工作溫度：-20℃ ~ 50℃
- 外殼防護：符合IP54防塵防水等級
使用注意事項
- 操作前校準：每次檢測前或更換探頭、環境溫度變化較大時，必須使用標準試塊（如CSK-IA、RB系列）進行儀器性能校準（包括零點、聲速、K值等），確保檢測精度。
- 探頭選擇與耦合：根據被測工件的材料、厚度和預期缺陷類型選擇合適的探頭（直探頭、斜探頭等）。檢測時需使用足量耦合劑（如機油、甘油或專用耦合劑）排除探頭與工件間的空氣，確保聲波有效傳入。
- 環境與工件表面：檢測區域表面應打磨平整，清除飛濺、氧化皮、油漆及污物，以保證良好的聲學接觸。避免在強電磁干擾、高溫、潮濕或易燃易爆環境中使用。
- 參數設置：根據檢測標準（如NB/T 47013、GB/T 11345等）合理設置檢測范圍、增益、閘門等參數。對疑似缺陷波形應進行多角度、多位置掃查驗證。
- 儀器維護：避免儀器受到強烈震動、撞擊或跌落。使用后清潔表面，妥善存放于干燥處。定期對電池進行充放電維護，長期不用時應關機并取出電池。
- 人員資質：操作人員應經過專業培訓，持有相應的無損檢測人員資格認證，熟悉檢測標準與儀器操作流程。
- 數據解讀與記錄：檢測結果應由有經驗的評定人員進行分析。所有檢測數據、波形和報告應完整保存，以備追溯。
- 安全警告：儀器本身為檢測設備，不直接產生重大安全風險，但檢測現場可能存在高空、高溫、帶電等作業環境，須遵守現場安全規程。
