上海雙旭 MD-S925M 三屏顯示數顯電接點壓力表(徑向)
產品概述
MD-S925M 是一款采用徑向安裝方式的三屏數顯電接點壓力表。它集壓力測量顯示、上下限設定與控制輸出于一體,通過高亮度LED數碼管同時顯示測量值、上限設定值和下限設定值,實現壓力監控與自動控制。
產品參數
- 型號:MD-S925M
- 顯示方式:三屏LED數碼管分別顯示測量值(PV)、上限設定值(SH)、下限設定值(SL)
- 測量范圍:-0.1~0 MPa, 0~60 MPa 或定制(常見范圍)
- 精度等級:通常為±0.5% FS 或 ±0.25% FS
- 電接點輸出:繼電器觸點輸出(常開+常閉),用于上下限控制
- 觸點容量:通常為 AC 220V 3A 或 DC 24V 5A(阻性負載)
- 供電電源:AC 220V 50Hz 或 DC 24V
- 過程連接:徑向安裝,螺紋接口(如 M20*1.5, G1/4, G1/2 等)
- 介質溫度:-40℃ ~ 85℃(取決于密封件材質)
- 環境條件:溫度-10℃~55℃,濕度≤85%RH
- 外殼防護:通常為 IP65
- 關鍵部件:壓力傳感器(擴散硅或陶瓷等)、微處理器、繼電器
使用注意事項
- 安裝方向:徑向安裝,確保表盤朝向便于觀察的方向。安裝時需使用合適的工具,避免過度擰緊損壞螺紋。
- 介質兼容性:確認儀表接液部分的材質(如316L不銹鋼、陶瓷膜片)與測量介質兼容,防止腐蝕。對于粘稠、易結晶或腐蝕性介質,建議采用隔離膜片或化學密封。
- 壓力沖擊:避免瞬間的劇烈壓力沖擊或過載,長期過載會損壞傳感器。建議在壓力波動劇烈的場合安裝壓力緩沖裝置(如阻尼器、針閥)。
- 電氣連接:接線前務必切斷電源。嚴格按照端子標識或說明書接線,確保電源電壓與儀表額定值一致。繼電器輸出負載不得超過其觸點容量。
- 設定值調整:通過面板按鍵設定上下限時,應確保設定值在儀表量程范圍內,且下限值小于上限值,否則控制邏輯會混亂。
- 防爆場合:本儀表標準型為非防爆產品。如需用于爆炸性危險環境,必須選用具備相應防爆認證(如Ex d IIC T6)的型號,并嚴格按防爆規范安裝使用。
- 環境防護:盡管外殼有防護等級,應盡量避免在強腐蝕性氣體、過量粉塵或強烈振動的環境中使用,以延長使用壽命。
- 定期校驗:為保證測量和控制精度,建議定期(如每半年或一年)進行校驗和校準。

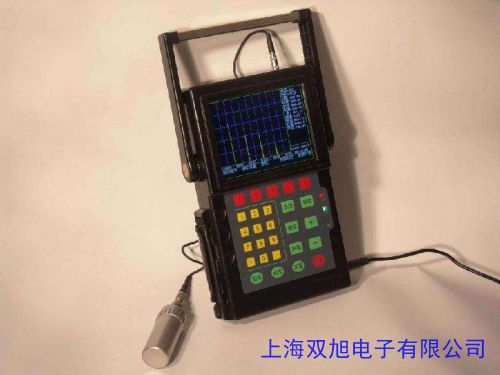

臺灣品質超聲波探傷儀 焊接磁粉探傷機 鑄造熒光磁粉探傷儀 ZBL-U520A非金屬超聲檢測儀 超聲波測樁儀 全自動測樁儀 上一篇 北京授權蘇州 全數字式智能超聲波探傷儀NDT630 http://www.sunkiss.cc/product/d110418.html |
