智能型低壓電動機保護控制器PMAC801A
上海雙旭 智能型低壓電動機保護控制器 PMAC801A
產品概述
PMAC801A是一款集測量、保護、控制、通訊于一體的智能電動機保護控制器。適用于額定電壓至AC690V、額定電流至820A的低壓三相異步電動機，提供全面保護與監控功能。
主要技術參數
- 額定工作電壓：AC 85V ~ 265V / DC 100V ~ 300V
- 額定電流：1A ~ 820A（取決于配套電流互感器）
- 模擬量輸入：三相電流、零序電流、三相電壓（可選）
- 開關量輸入：通常配置6路無源干接點輸入
- 繼電器輸出：通常配置4路繼電器輸出（可編程）
- 保護功能：過載、堵轉、欠載、三相不平衡、接地/漏電、堵轉、短路、欠壓、過壓等
- 通訊接口：標配RS485通訊接口，支持Modbus-RTU協議
- 顯示與操作：LED或LCD顯示，按鍵編程
- 工作環境：-10℃ ~ +55℃，≤95%RH（無凝露）
- 安裝方式：面板式安裝
使用注意事項
- 安裝與接線：必須由專業電氣人員按照產品說明書和電氣規范進行安裝與接線。確保電源已完全斷開后再操作。
- 電流互感器匹配：必須選用與控制器標稱匹配的電流互感器（CT），二次側額定輸出通常為5A或1A，并確保CT二次側不得開路。
- 參數設置：上電前，應根據被保護電機的銘牌參數（如額定電流、啟動時間等）正確設置保護定值，錯誤設置可能導致誤動或拒動。
- 接地：控制器外殼及系統必須有良好可靠的接地。
- 環境要求：避免安裝在有劇烈振動、腐蝕性氣體、導電粉塵、強磁場干擾或直接淋雨的場所。
- 維護與測試：定期檢查控制器狀態及顯示信息。進行保護功能測試時，應在確保安全且不影響生產的情況下進行。
- 故障處理：當保護動作后，應先排查電機及供電線路故障原因，復位前需確認故障已排除。
- 通訊連接：RS485總線接線需使用屏蔽雙絞線，并正確配置終端電阻和地址，避免總線沖突。
典型應用
廣泛應用于電力、石化、冶金、建材、市政等工業領域的低壓電動機保護與控制回路。

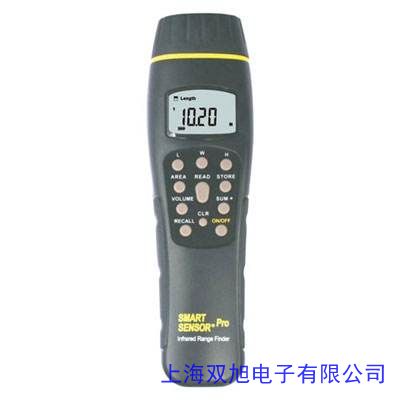

QF-600G超聲波體重儀折疊便攜式智能互聯身高體重秤     香港希瑪AR841手持超聲波測距儀 超聲波尺 電子測距儀0.5-20m 上一篇 QF-3000超聲波嬰兒身高體重測量儀秤 嬰兒身高體重體 http://www.sunkiss.cc/product/d108897.html |
