低壓馬達電機綜合保NZ902
上海雙旭低壓馬達電機綜合保護器NZ902
產品概述
NZ902系列是一款智能型低壓電動機綜合保護監控裝置，適用于額定電壓至AC690V、額定電流至820A的三相異步電動機。它集成了全面的保護、測量、控制和通信功能，實現對電機的智能化管理和故障預防。
主要產品參數
- 額定工作電壓： AC 85V - 265V / DC 100V - 300V（輔助電源）
- 主回路額定電流： 1A - 820A（具體取決于電流互感器配置）
- 適用電機電壓等級： AC 220V, 380V, 660V, 1140V（需匹配相應電壓互感器）
- 保護功能：
- 過載保護（反時限特性）
- 堵轉保護
- 三相不平衡（斷相）保護
- 接地/漏電保護
- 欠載（空載）保護
- 堵轉保護
- 外部故障保護
- 起動超時保護
- 過壓、欠壓保護
- 溫度保護（需配PTC熱敏電阻）
- 欠功率保護
- 相序保護
- 測量與顯示： 液晶顯示，可實時顯示三相電流、電壓、功率、功率因數、電能、頻率等參數。
- 控制功能： 直接起動、雙向起動、星三角起動等，內置2路繼電器輸出（可編程）。
- 通信接口： 標配RS485通訊接口，支持Modbus-RTU協議，可選Profibus-DP等。
- 安裝方式： 面板式安裝（開孔尺寸符合標準）
- 工作環境： 溫度-20℃ ~ +55℃，濕度≤95%RH（無凝露）。
使用注意事項
- 正確選型： 必須根據被保護電機的額定電壓、額定電流、控制方式（直接起動、星三角等）準確選擇保護器型號及配套的電流互感器（CT）。
- 規范接線：
- 嚴格按照產品說明書或接線圖進行主回路、控制回路及輔助電源的接線。
- 電流互感器（CT）的二次側不得開路，且S1、S2端子必須可靠連接至保護器對應端子。
- 通訊線建議使用屏蔽雙絞線，并做好接地，以增強抗干擾能力。
- 參數設置：
- 首次使用前，必須根據實際電機銘牌參數（如額定電流、起動時間等）進入菜單進行準確設置。
- 保護定值（如過載電流倍數、動作時間）需合理設定，避免誤動或拒動。
- 運行監控： 定期通過面板或通訊檢查電機運行參數（電流、溫度等），及時發現異常趨勢。
- 維護與故障：
- 裝置報警或跳閘后，應先查明并排除電機及線路故障，不可盲目復位或增大保護定值。
- 定期檢查接線端子是否松動，確保接觸良好。
- 裝置本身故障時，應由專業人員進行檢修或更換，用戶請勿自行拆卸。
- 環境要求： 避免安裝在有劇烈振動、腐蝕性氣體、導電粉塵或強電磁干擾的場所。確保安裝部位通風良好。
- 安全警告： 在進行接線、參數設置或維護前，務必切斷主回路和控制回路電源，確保安全操作。

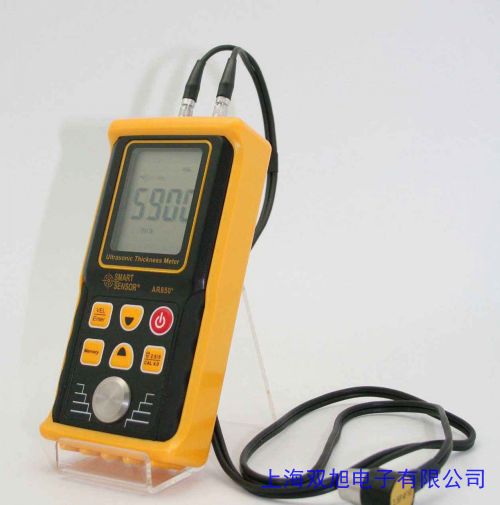

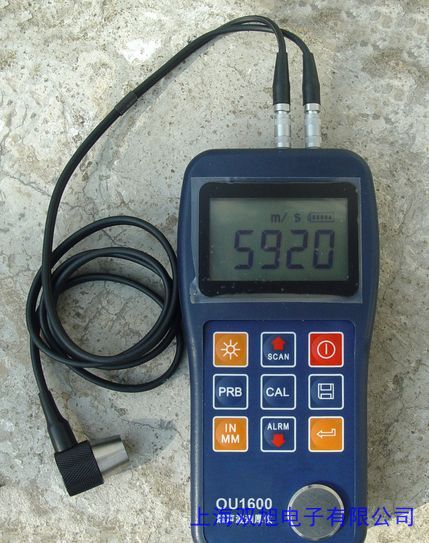

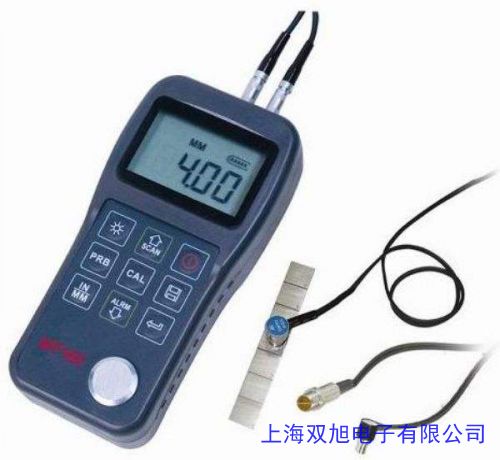

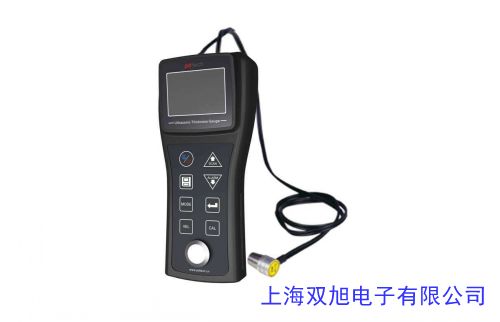

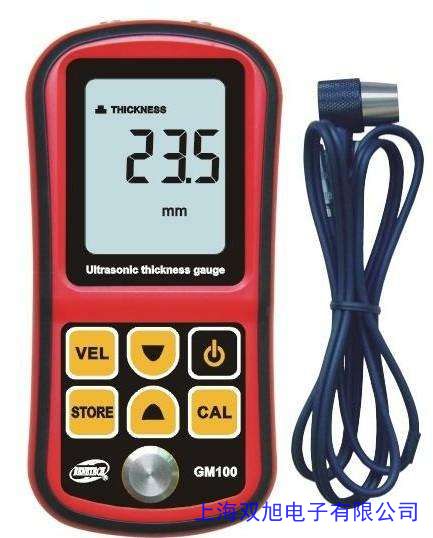

超聲波測厚儀，帶存儲數據功能     超聲波測厚儀，鋼板測厚儀, TM8810型測厚儀 上一篇 UTG-1500超聲波測厚儀 http://www.sunkiss.cc/product/d108583.html |
